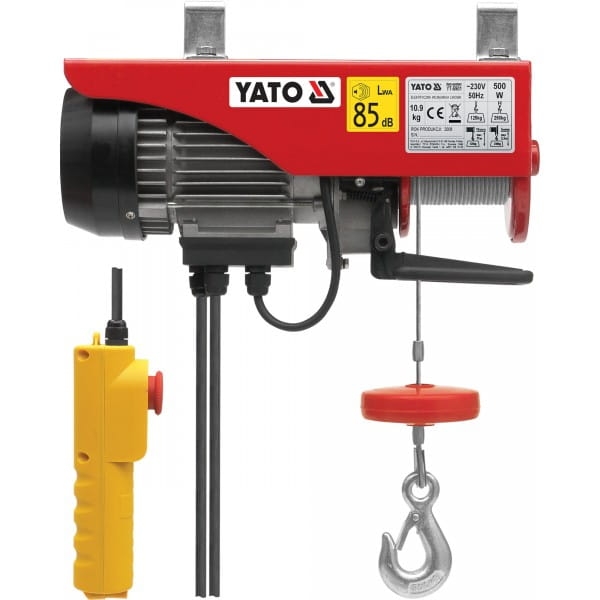

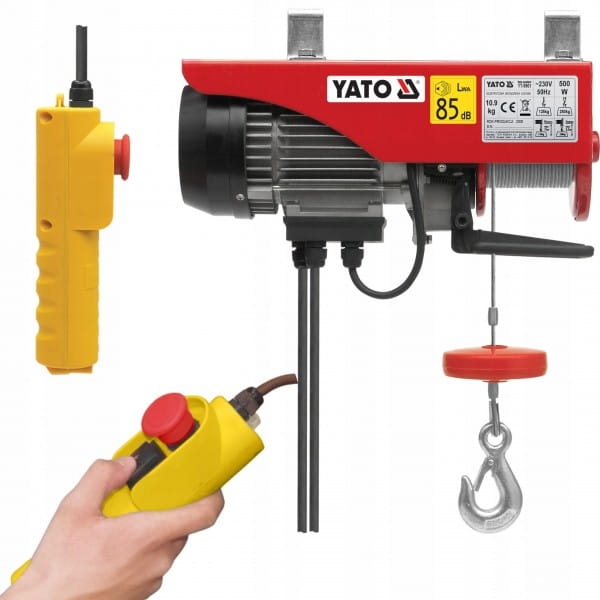

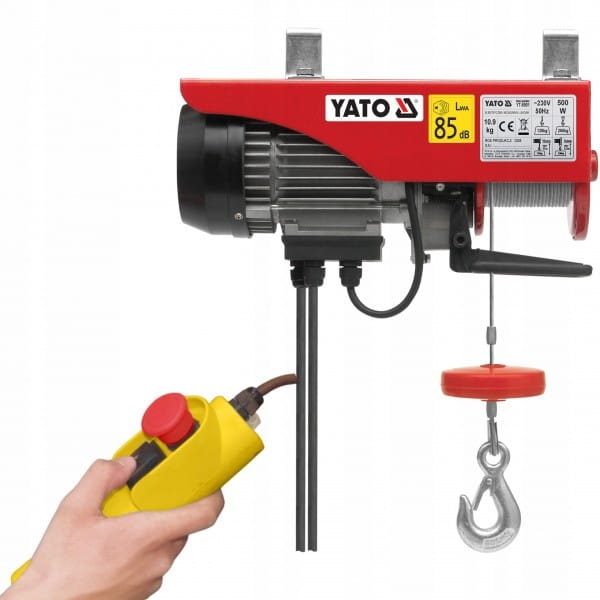

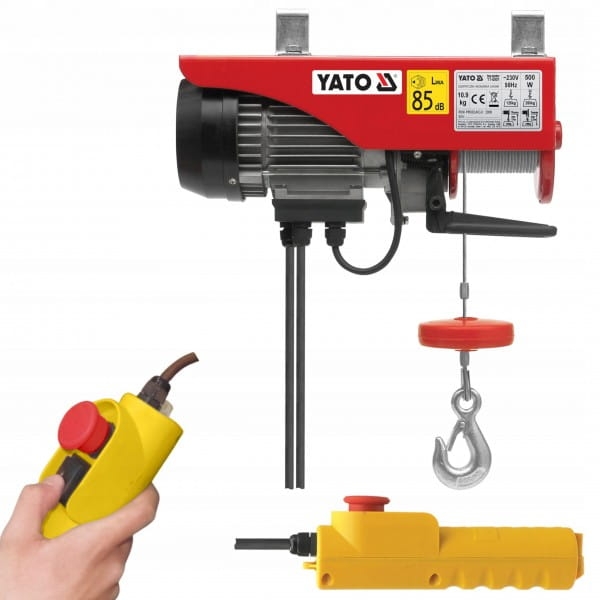

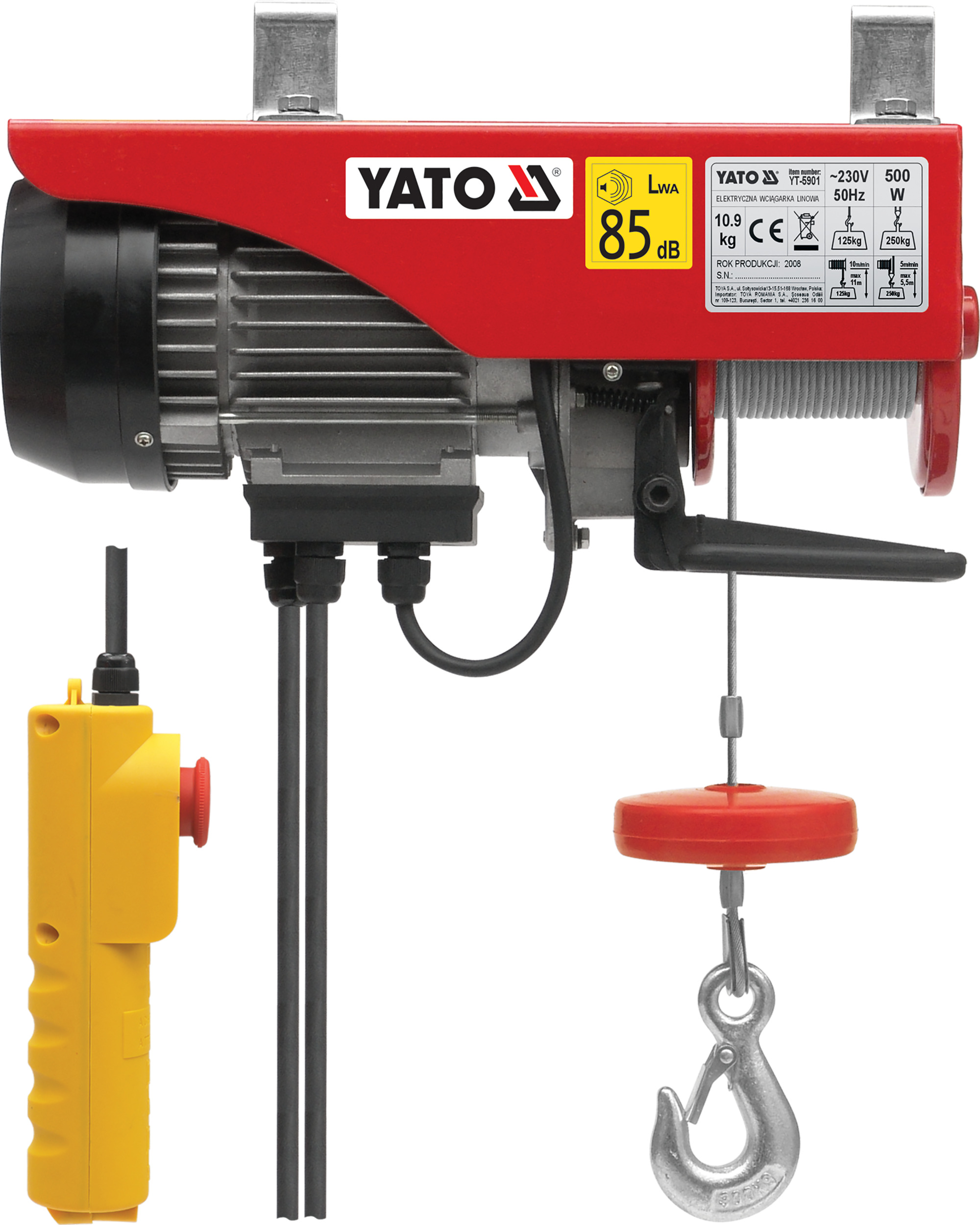

ELEKTRYCZNY WCIĄGNIK LINOWY 500W 125/250KG

YATO YT-5901

Wciągnik linowy jest urządzeniem pozwalającym na podnoszenie i opuszczanie znacznych ciężarów za pomocą haka zawieszonego na stalowej linie. Możliwe jest też zastosowanie wciągnika w pozycji poziomej.

Wciągnik jest sprzedawany z obejmami, śrubami, podkładkami umożliwiającymi montaż do belki wspierającej. Do zestawu jest także dołączony dodatkowy hak na bloczku.

Konstrukcja:

• element nośny: splatana linka stalowa
• napęd stanowi silnik elektryczny
• przekładnia wolnoobrotowa
• hamulec elektro-mechaniczny blokujący przekładnię w chwili odłączenia zasilania w silniku

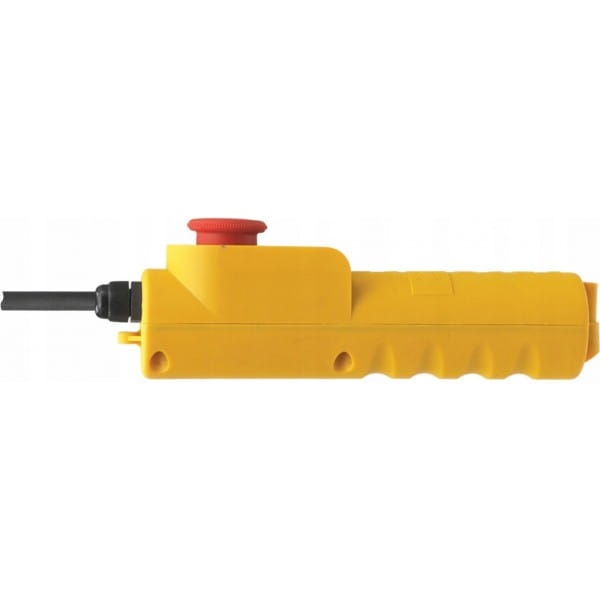

• konsola sterująca na długim przewodzie elektrycznym
• krańcowy wyłącznik mechaniczny

Parametry:

• Maksymalna waga ładunku [kg]: 125 (bez dodatkowego haka), 250 (z dodatkowym hakiem)
• Maksymalna wysokość podnoszenia [m]: 11 (bez dodatkowego haka), 5,5 (z dodatkowym hakiem)
• Prędkość podnoszenia [m/min]: 8 (bez dodatkowego haka), 4 (z dodatkowym hakiem)
• Długość liny [m]: 12
• Średnica liny [mm]: 3,0
• Wytrzymałość liny [N/mm2]: ? 1870
• Napięcie znamionowe [V]: 230
• Częstotliwość znamionowa [Hz]: 50
• Prąd znamionowy [A]: 2,2
• Moc silnika [W]: 500
• Stopień ochrony obudowy: IP54
• Stopień izolacji: B
• Klasa ochronności elektrycznej: I
• Grupa mechanizmów: M1
• Waga [kg]: 10,5

Zwiększanie udźwigu wciągnika

Możliwe jest podwojenie udźwigu wciągnika, przez zastosowanie dodatkowego haka z bloczkiem. Tak zmontowany układ pozwala podnieść ładunek o masie dwukrotnie większej niż w przypadku bezpośredniego zaczepienia ładunku na haku wciągnika. Jednak kosztem skrócenia o połowę wysokości podnoszenia lub opuszczania.

Ograniczniki ruchu

Wciągnik jest wyposażony w ograniczniki, które nie pozwalają zbyt wysoko podnieść, ani zbyt nisko opuścić ładunku.

W przypadku podnoszenia ładunku, po osiągnięciu maksymalnej wysokości ogranicznik podnoszenia zatrzyma pracę wciągnika. W przypadku opuszczania ładunku, po osiągnięciu maksymalnego dolnego położenia ładunku, zadziała ogranicznik opuszczania i zatrzyma pracę wyciągarki.

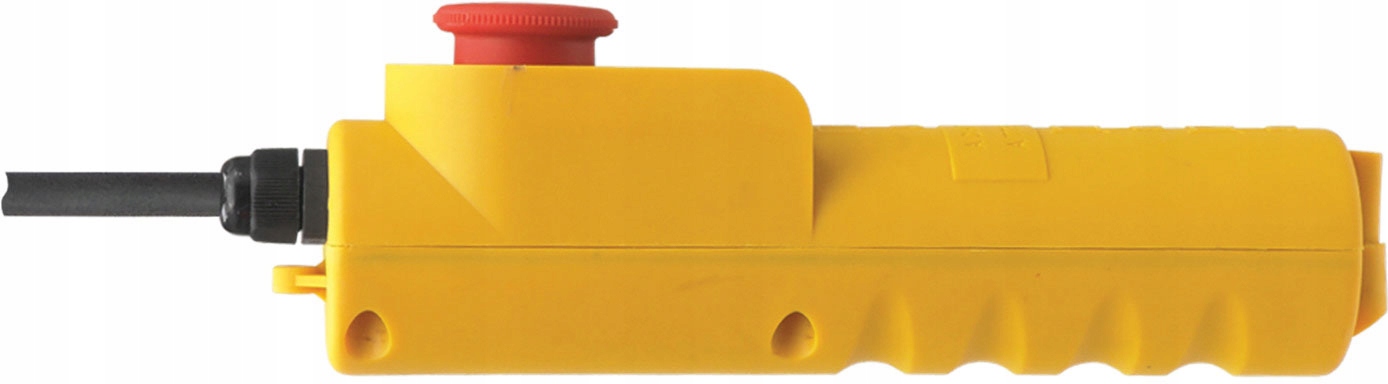

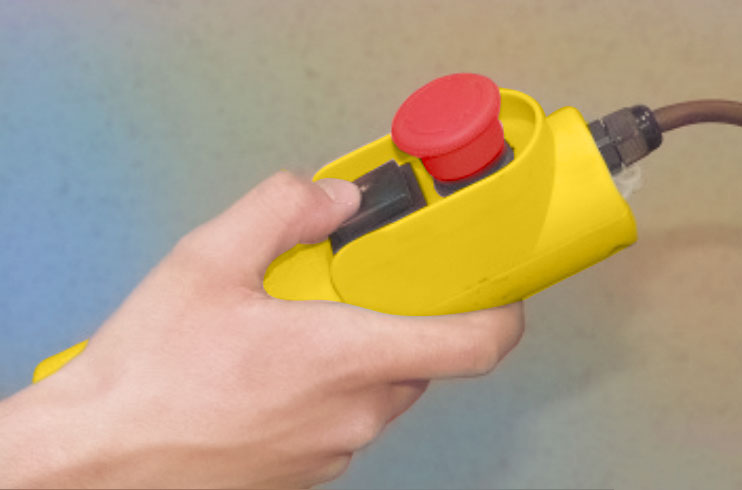

Awaryjne zatrzymywanie silnika

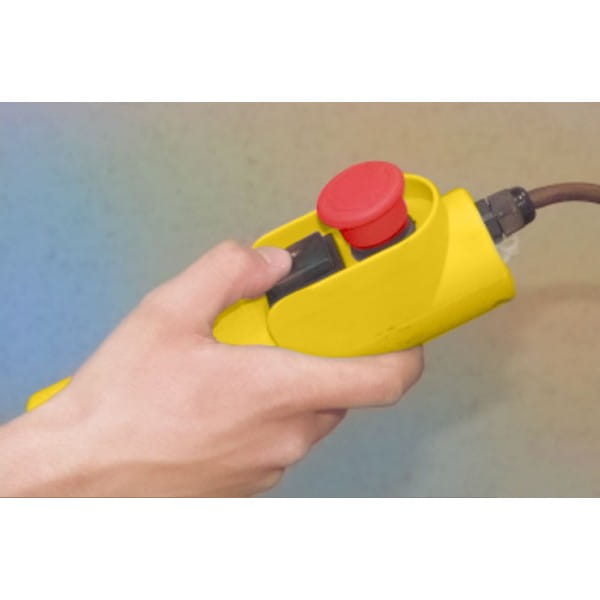

Jeśli zachodzi potrzeba natychmiastowego zatrzymania ruchu wciągnik, można to zrobić czerwonym przyciskiem bezpieczeństwa, znajdującym się na module zdalnego sterowania.
