LOKALIZATOR KABLI I TESTER PRZEWODÓW SIECIOWYCH RJ11 RJ45 ODPORNY NA ZAKŁÓCENIA

YATO YT-73137

Lokalizator przewodów YT-73137 to urządzenie do kontroli i lokalizowania okablowania. Służy do wyznaczenia trasy przewodu w ścianie, zidentyfikowania kabla sieciowego w serwerowni, zlokalizowania przerwy w instalacji elektrycznej samochodu, zweryfikowania kolejności połączeń w kablu RJ-45, a także sprawdzenia stanu linii telefonicznej.

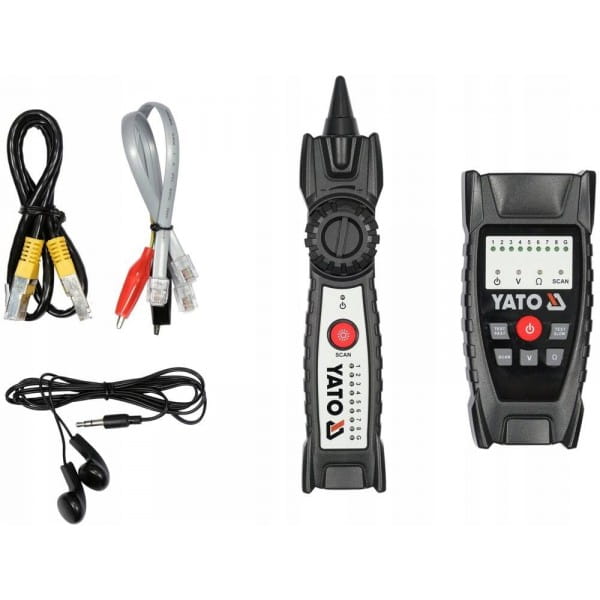

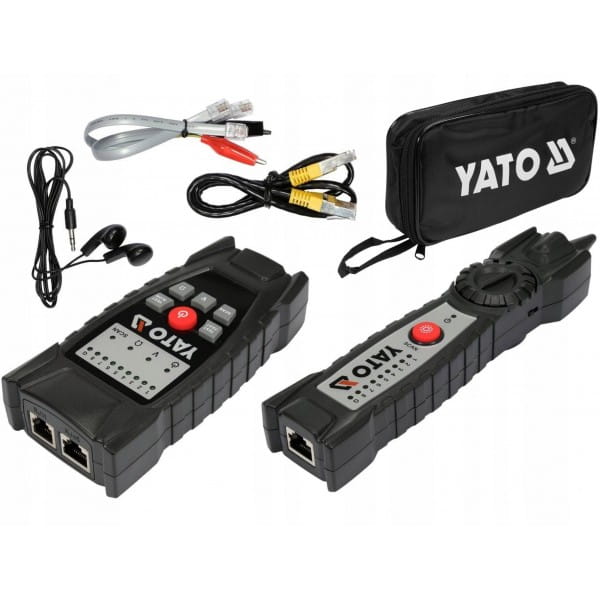

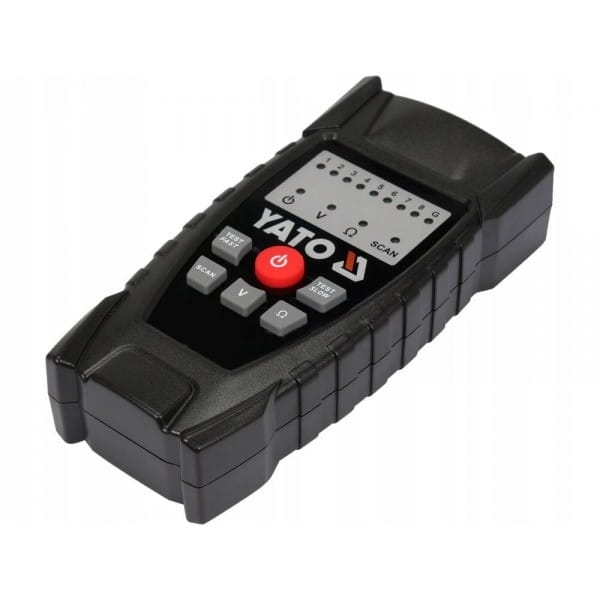

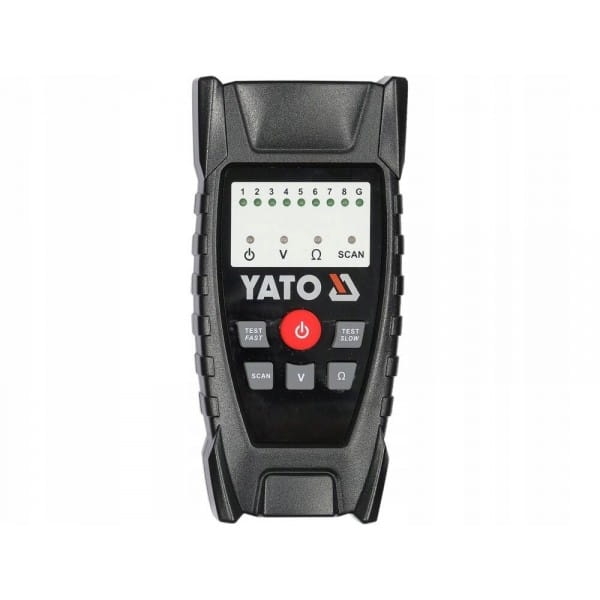

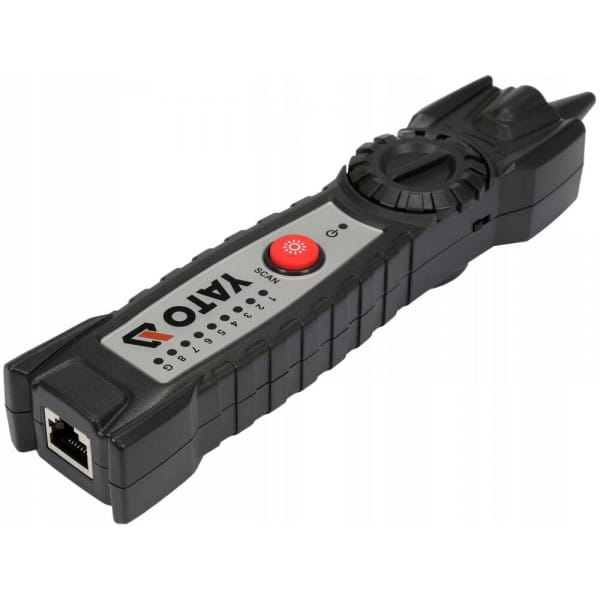

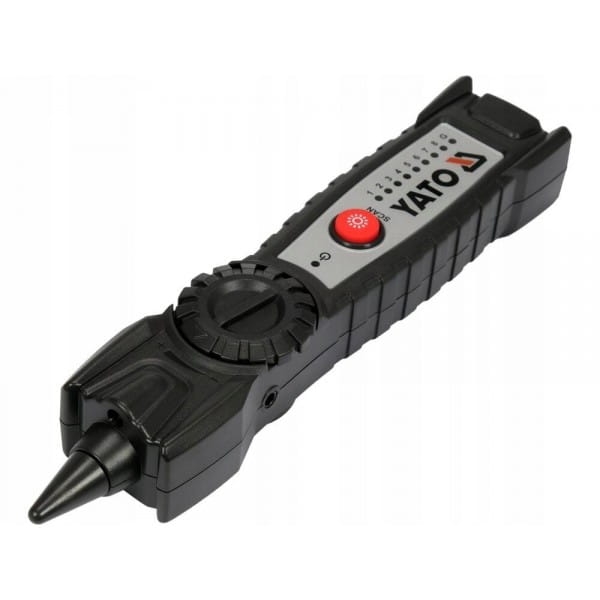

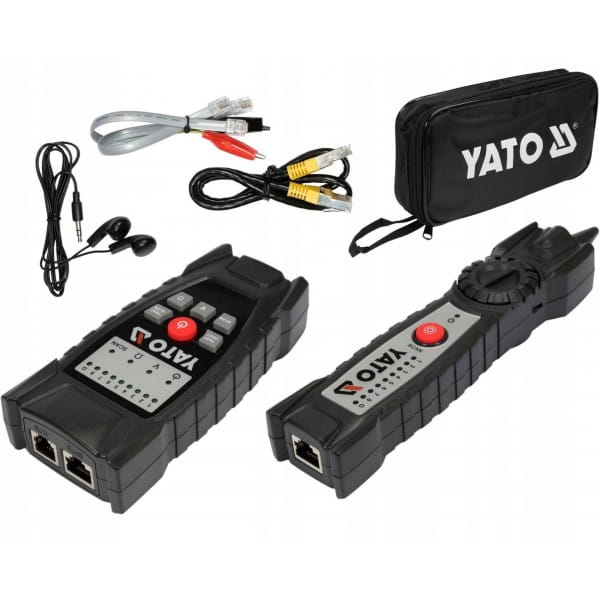

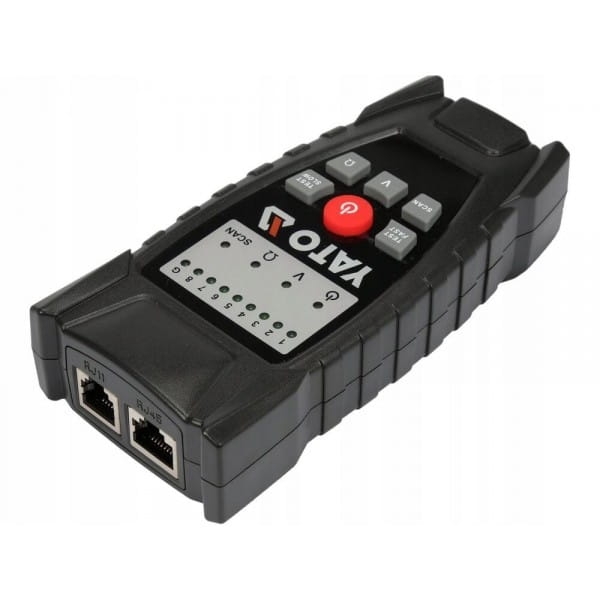

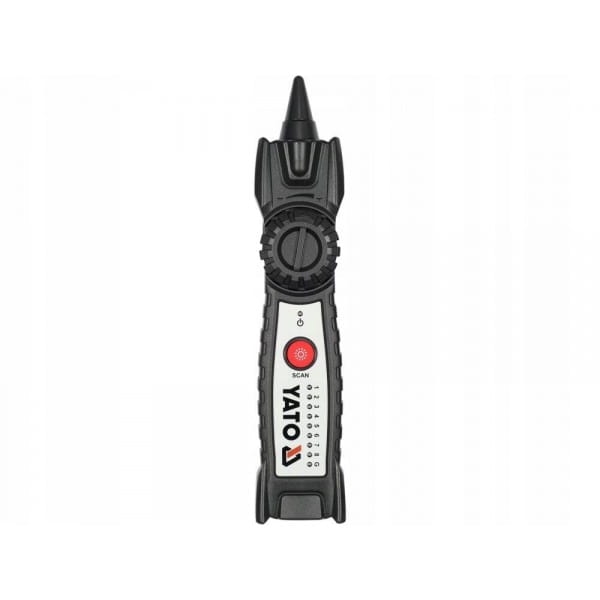

Składa się z dwóch urządzeń: z nadajnika i odbiornika. Nadajnik podłączany jest do szukanego przewodu, by następnie po włączeniu funkcji SCAN przesyłać w nim sygnał o znanej odbiornikowi częstotliwości. Odbiornik potrafi bezprzewodowo przechwycić sygnał z odległości nawet kilkunastu centymetrów* od szukanego przewodu.

Jest odporny na zakłócenia. Sygnał odbierany przez odbiornik zamieniany jest na dźwięk wolny od szumów i trzasków. Moc nadajnika umożliwia nadanie sygnału w przewodzie na odległość minimum 1 kilometra. Wbudowane gniazdo jack w odbiorniku umożliwia podłączenie np. dołączonych do zestawu słuchawek.

Lokalizowanie przewodów w ścianach, m.in. w celach bezpieczeństwa, musi odbywać się bez obecności napięcia sieciowego w szukanym przewodzie.

*Odbiornik przechwyci mocniejszy sygnał, jeżeli jeden z krokodylków kabla nadajnika podłączymy do uziemienia. Uziemieniem może być zarówno przewód uziemiający w instalacji domowej lub w przypadku braku innych możliwości również dotykające podłogi nasze ciało. Wewnętrzne testy potwierdziły odbiór sygnału nadawanego w przewodzie z odległości 15 cm od odbiornika (pomiar bez przeszkód pomiędzy odbiornikiem a przewodem).

• materiał obudowy: ABS
• regulacja czułości/głośności namierzania sygnału
• wymiary i waga nadajnika: 63 x 134 x 31 mm / 138 g
• wymiary i waga odbiornika: 40 x 200 x 32 mm / 120 g
• zasilanie nadajnika: 3 x AAA - baterie 1.5V
• zasilanie odbiornika: 6F22 - bateria 9V
• sygnalizacja niskiego poziomu baterii

Funkcje:

• lokalizacja i wyznaczanie trasy przewodu
• lokalizacja przerwy w przewodzie
• weryfikacja kolejności połączeń w kablu RJ45
• kontrola napięcia linii telefonicznej
• sprawdzenie polaryzacji napięcia w linii telefonicznej
• sprawdzenie obecności zwarcia

Szczegółowe informacje:

• Wymiary: 63x134x31 (nadajnik), 40x200x32 (odbiornik) mm
• Materiał: ABS
• Zastosowanie: do kontroli i lokalizowania okablowania
• Laser: nie
• Zakres temperatury pracy: -10 ~ +40 °C
• Temperatura przechowywania: -10 ~ +40 °C
• Zasilanie: bateryjne
• Rodzaj baterii: 3x1.5V; AAA (nadajnik), 9V; 6F22 (odbiornik)

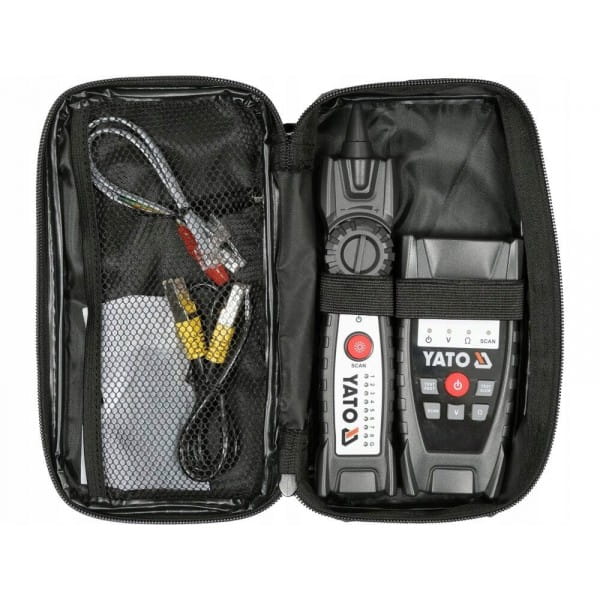

• Zawartość zestawu: nadajnik, odbiornik
• Masa: 138 (nadajnik), 120 (odbiornik) g
• Rodzaj wyświetlacza: LED
• Funkcje: lokalizacja i wyznaczanie trasy przewodu, lokalizacja przerwy w przewodzie, weryfikacja kolejności połączeń w kablu RJ45, kontrola napięcia linii telefonicznej, sprawdzenie polaryzacji napięcia w linii telefonicznej, sprawdzenie obecności zwarcia, regulacja czułości/głośności śledzenia
• Funkcja latarki: TAK
• Wilgotność względna pracy Rh: 10-95 %
• Wskaźnik niskiego poziomu baterii: tak
• Odległość nadawania sygnału: > 1 km
