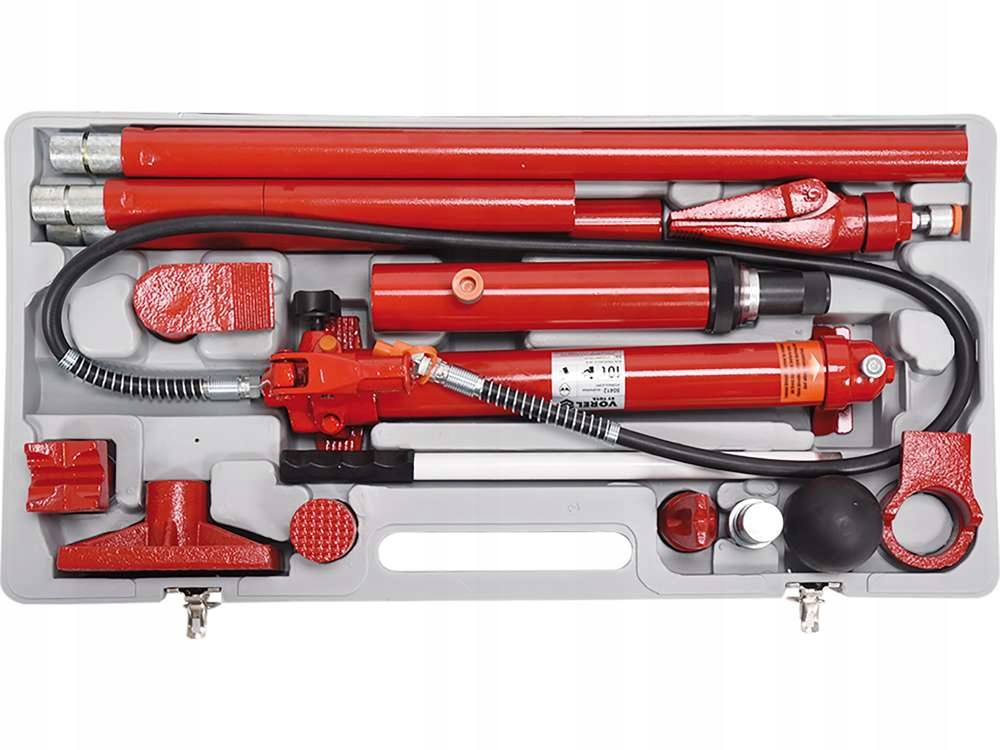

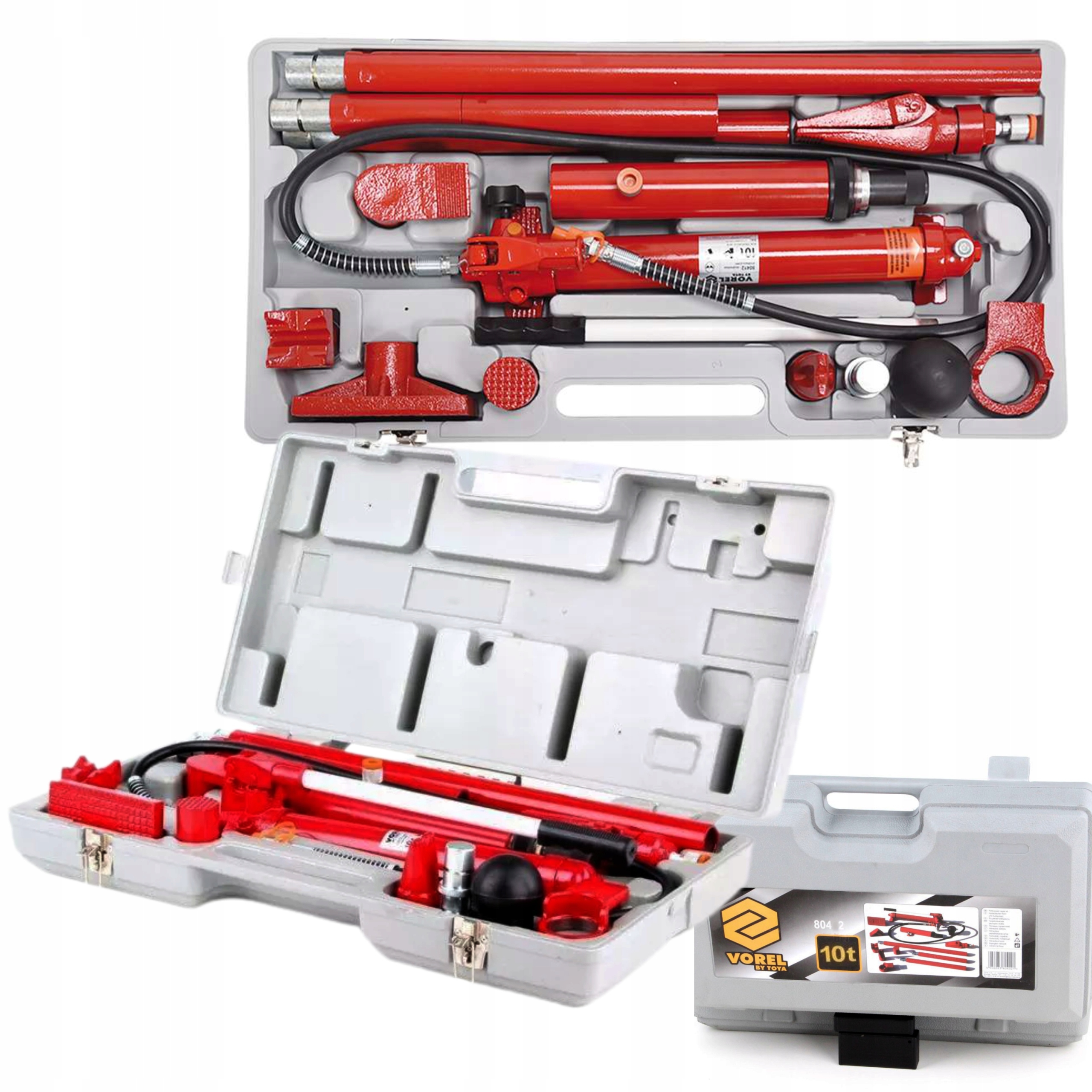

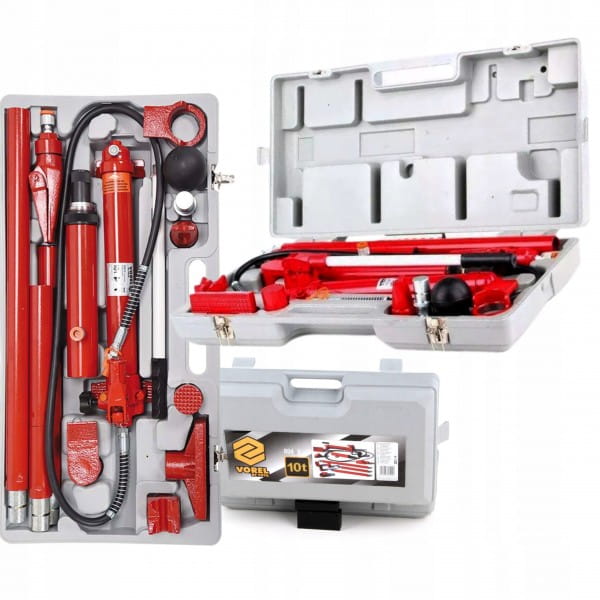

VOREL 80412 ROZPIERAK HYDRAULICZNY 10T WALIZKA PLASTIC BOX

ROZPIERAK HYDRAULICZNY 10T PLASTIC BOX

VOREL 80412

Rozpierak hydrauliczny 10t plastic box

Rozpierak hydrauliczny przeznaczony jest do prac warsztatowych oraz może być wykorzystany przy pracach montażowych i blacharskich, do wykonywania prac wymagających zastosowania znacznych sił statycznych.

Urządzenie przeznaczone do:

• podnoszenia
• rozciągania
• rozpierania
• zginania
• prostowania
• wyciągania

Dane techniczne:

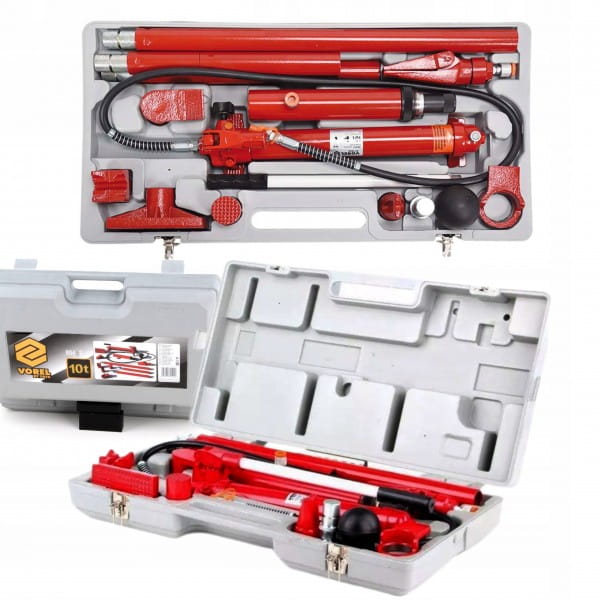

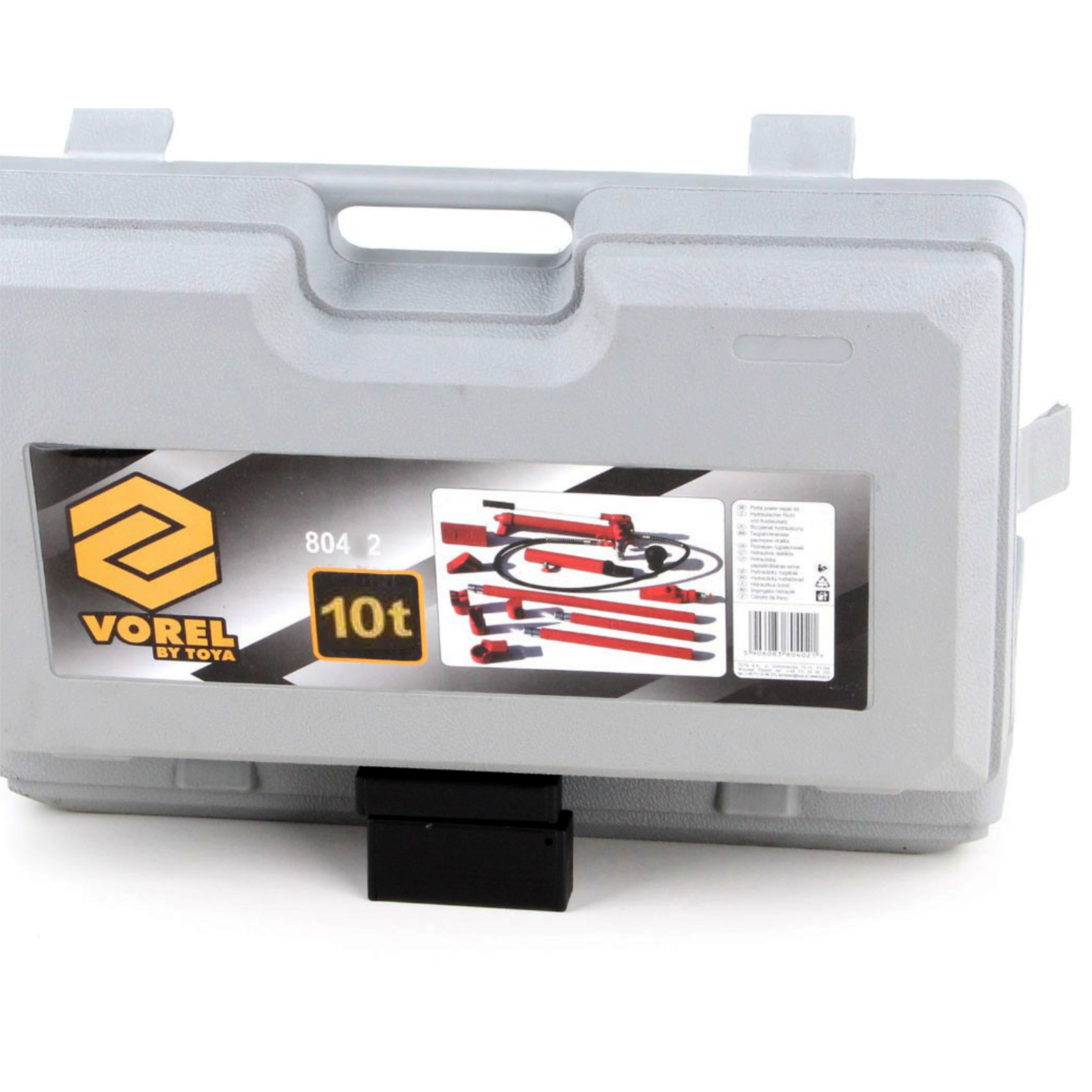

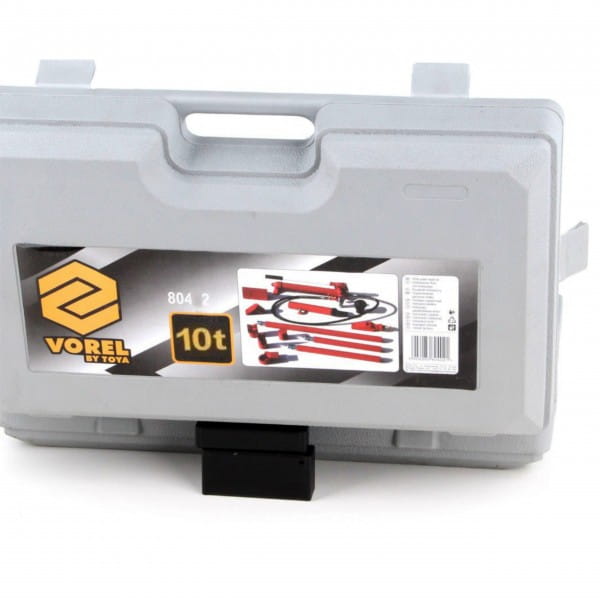

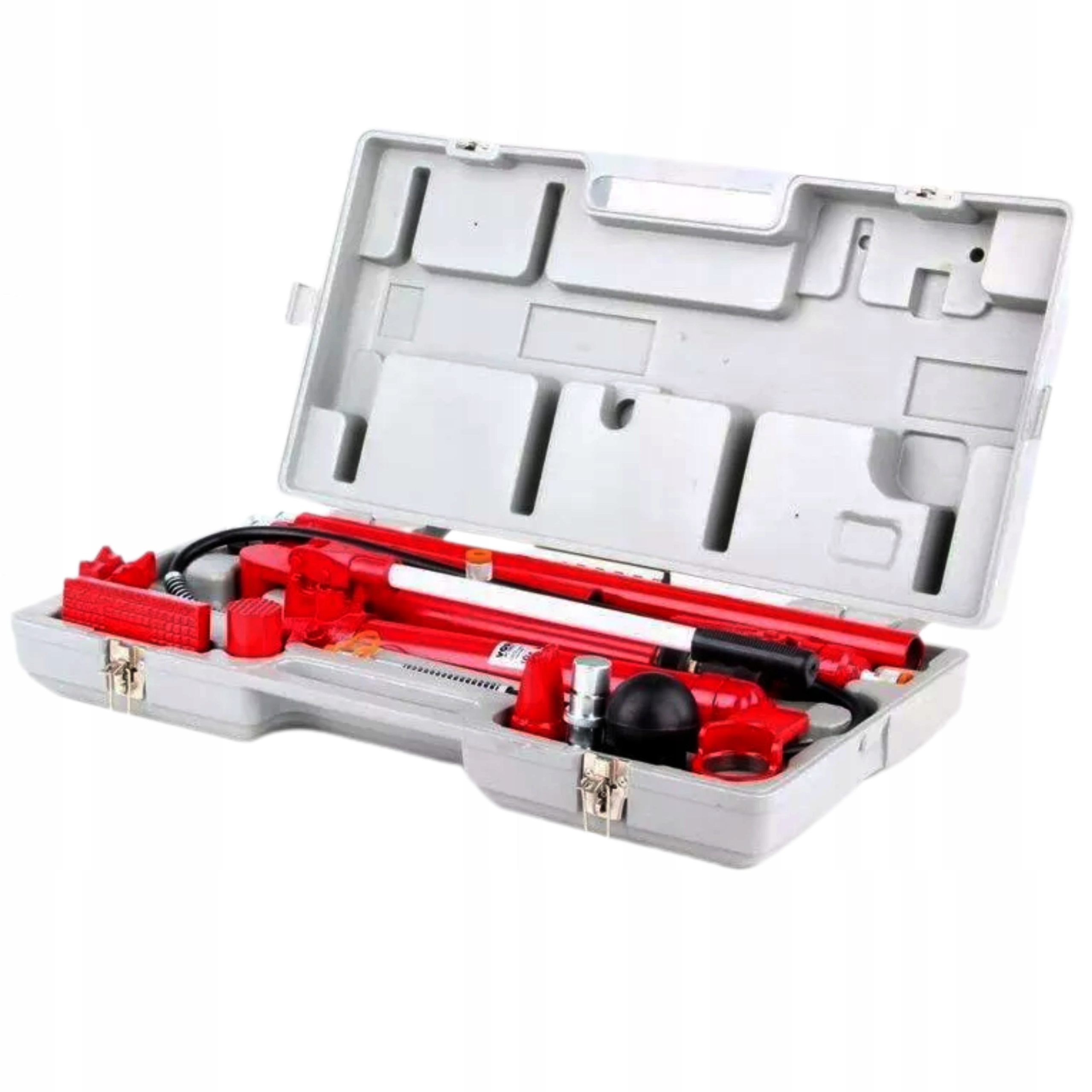

• zestaw umieszczony w walizce transportowej
• waga [kg] - 35,4
• ciśnienie robocze [bar] – 620
• rozmiar gwintu przyłącza ["] - 13/16-20 UNEF
• maksymalne obciążenie [tys. kg] – 10
• skok tłoka siłownika [mm] – 150

Montaż i użytkowanie układu hydraulicznego:

• Połączyć wąż pompy ze złączem siłownika, nakręcając nakrętkę złącza na gwint. Upewnić się, że nakrętka została prawidłowo dokręcona
• Zamknąć zawór spustowy, obracając go w kierunku zgodnym z ruchem wskazówek zegara
• Poruszając dźwignią pompy w górę i w dół, wytworzyć w niej ciśnienie. Po kilku ruchach siłownik zacznie pracować
• Aby zlikwidować ciśnienie w pompie, przekręcić zawór w kierunku przeciwnym do ruchu wskazówek zegara
• W momencie otworzenia zaworu spustowego siłownik samoczynnie zacznie wracać do położenia spoczynkowego. Nie rozmontowywać układu hydraulicznego znajdującego się pod ciśnieniem.
• Pompę można używać w dowolnym położeniu zarówno pionowym, jak i poziomym. Przy pionowej pozycji pompy koniec z wężem musi być zawsze skierowany w dół

Sprawdzanie poziomu oleju:

• aby sprawdzić poziom oleju w pompie należy ustawić ją w pozycji pionowej, wężem skierowanym w dół
• otworzyć zawór spustowy
• odkręcić zawór odpowietrzający i wyjąć prętowy wskaźnik poziomu oleju i odczytać poziom oleju
• w razie potrzeby skorygować poziom oleju w taki sposób, aby olej pokrywał całą płaską powierzchnię wskaźnika

Urządzenie zostało fabrycznie napełnione olejem hydraulicznym.

Stosować olej wyłącznie właściwego typu.

Zaleca się stosowanie oleju hydraulicznego HYDROL o symbolu L-HL-46.

Odpowietrzanie pompy:

• aby odpowietrzyć układ hydrauliczny pompy należy ustawić pompę w pozycji pionowej, wężem skierowanym w dół
• otworzyć zawór spustowy
• odkręcić zawór odpowietrzający i wyjąć prętowy wskaźnik poziomu oleju
• wykonać kilka pełnych ruchów dźwignią pompy
• zamknąć zawór spustowy, zamontować wskaźnik poziomu oleju i zamknąć zawór odpowietrzający
