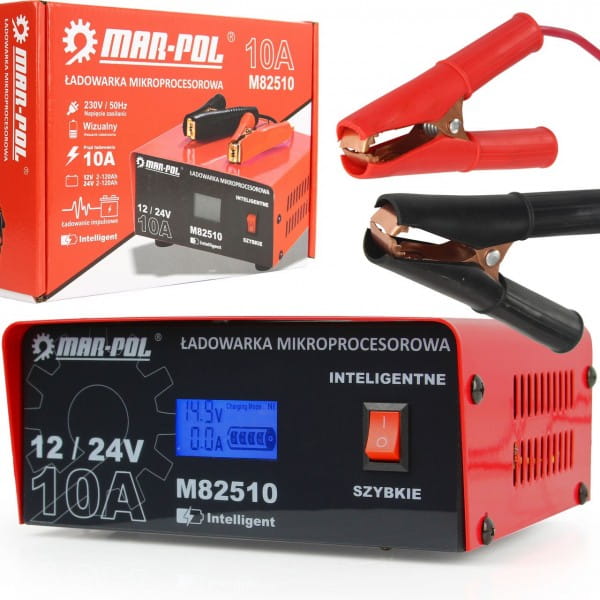

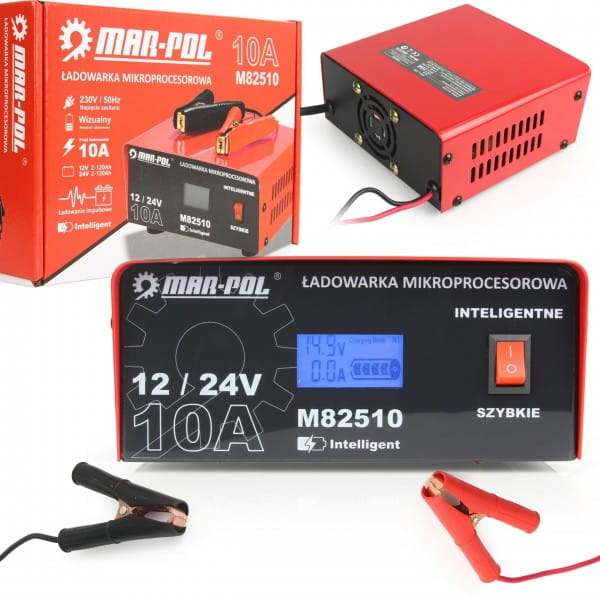

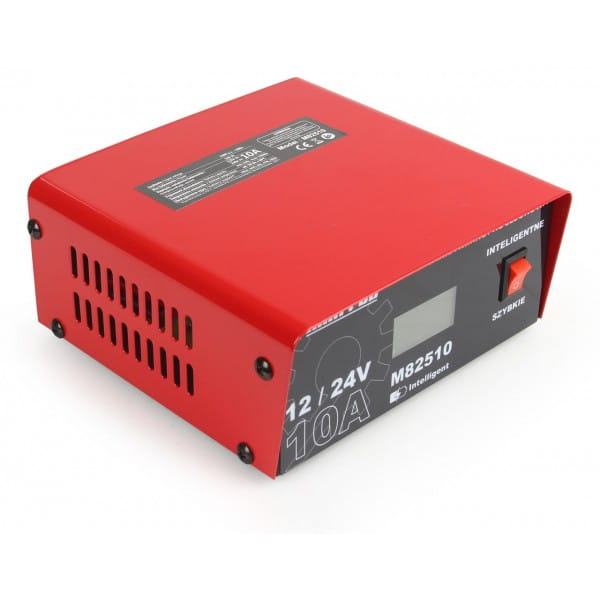

PROSTOWNIK MIKROPROCESOROWY SAMOCHODOWY DO ŁADOWANIA AKUMULATORA 12/24V 10A

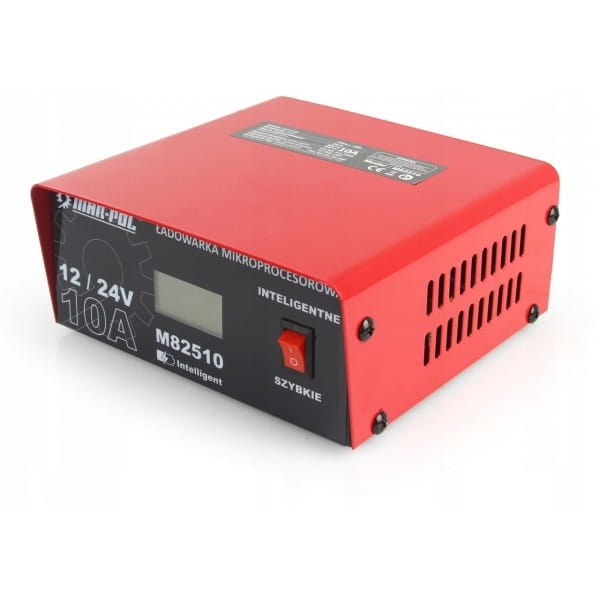

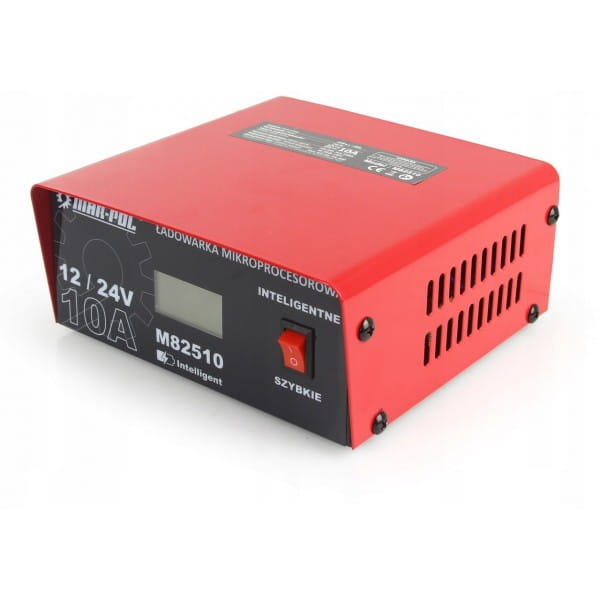

PROSTOWNIK MIKROPROCESOROWY 12V / 24V

MAR-POL M82510

Prostownik mikroprocesorowy marki MAR-POL to prostownik z mikroprocesorowym systemem kontroli i sterowania w technologii PWM (Pulse-Width Modulation)z możliwością ładowania akumulatorów 12V i 24V

oraz możliwością wyboru niestandardowych typów napięć akumulatorów, który inteligentnie i konkretnie dobierze odpowiednie parametry sprawiając, że rozładowany i zaniedbany akumulator zostanie zregenerowany.

Inteligentne sprawdzanie i poprawianie kondycji akumulatora odbywa się poprzez ciągły test systemu i przełączania ładowania w 4 inteligentnych trybach (Stałe napięcie; Stały prąd; Ładowanie prądem stałym; Ładowanie prądem zmiennym).

Ładowanie w trybie inteligentnym (SMART), nie potrzebuje uwagi użytkownika, gdyż wszystkie programy sterujące procesem ładowania akumulatora zostały zostały tak zaprojektowane  żeby nie wymagały ingerencji użytkownika i dostosowane do odpowiednich rodzajów akumulatorów i ich znamionowych napięć w celu najdokładniejszego doprowadzenia ich do najlepszej kondycji.

PWM (Pulse-Width Modulation) – to metoda regulacji sygnału prądowego lub napięciowego, o stałej amplitudzie i częstotliwości, polegająca na zmianie wypełnienia sygnału. Układ PWM zasila urządzenie bezpośrednio lub przez filtr dolnoprzepustowy wygładzający zmiany natężenia prądu elektrycznego i napięcia.

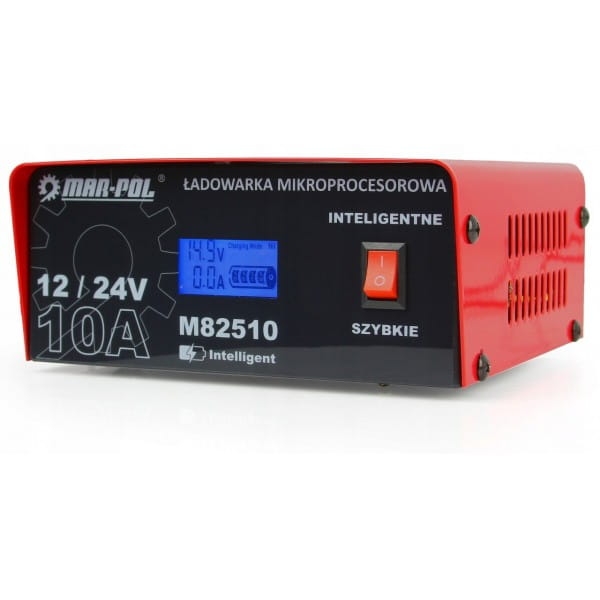

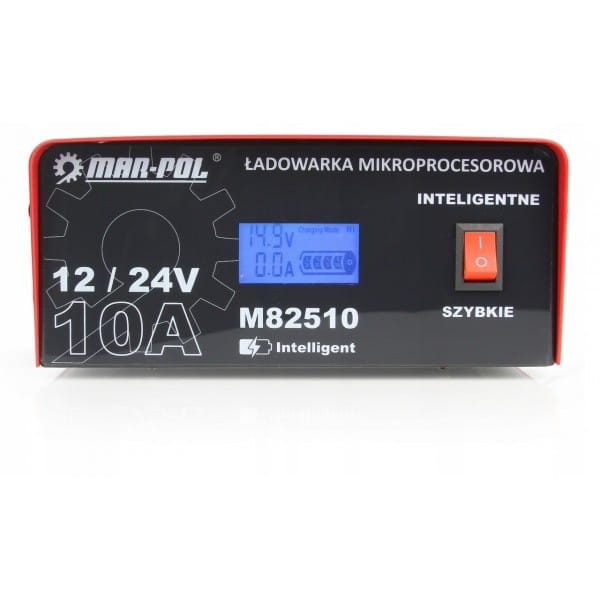

Dzięki dużemu wyświetlaczowi z procentowym wskazaniem naładowania akumulatora mamy możliwość dodatkowej kontroli stanu akumulatora. Duży wyświetlacz informuje o aktualnym prądzie, trybie ładowania jak i aktualnym napięciu akumulatora.

Wysoka efektywność ładowania za pomocą zaawansowanego sterowania procesami ładowania pozwala na osiągnięcie efektywności na poziomie 98%, co sprawia że jest on znacznie lepszy od tradycyjnych typów prostowników.

DANE TECHNICZNE:

• Marka: MAR-POL
• Napięcie znamionowe: 230V / 50 Hz
• Obsługiwane napięcia akumulatorów: 12V / 24V
• Natężenie ładowania: 0A - 10A
• Proces ładowania: 8-stopniowy (inteligentny)
• Temperatura pracy: od -20°C do 40°C
• Efektywność: 98%
• Obsługuje akumulatory: VRLA, WET, GEL, EFB, AGM

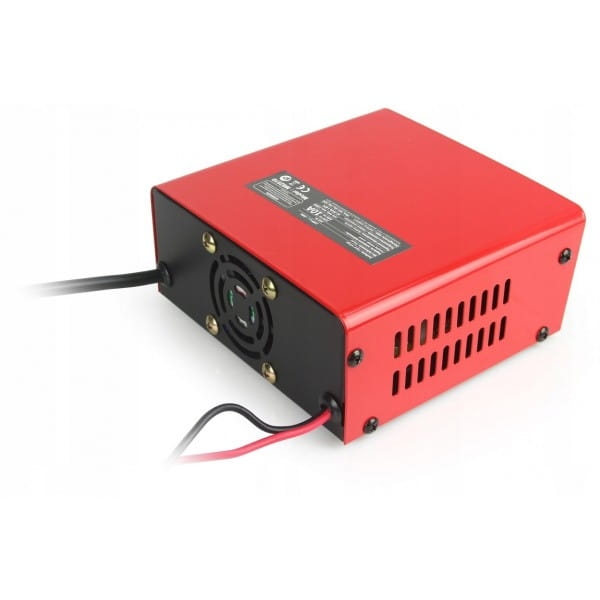

• Wbudowany wentylator sterowany przez MCU

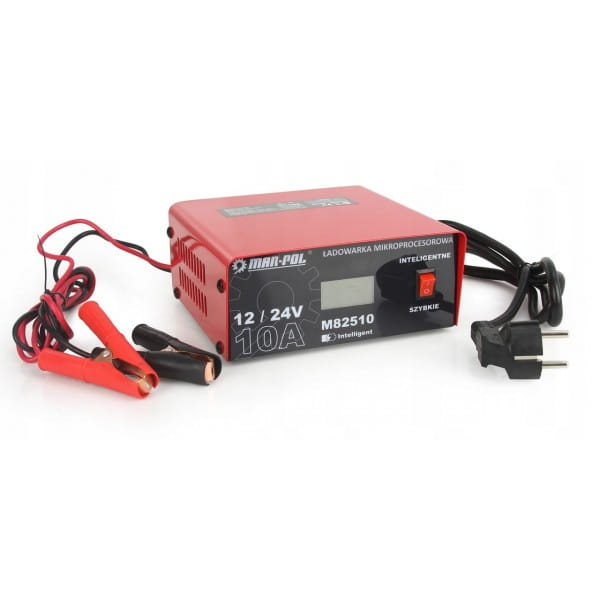

• Długość przewodu zasilającego: 127 cm

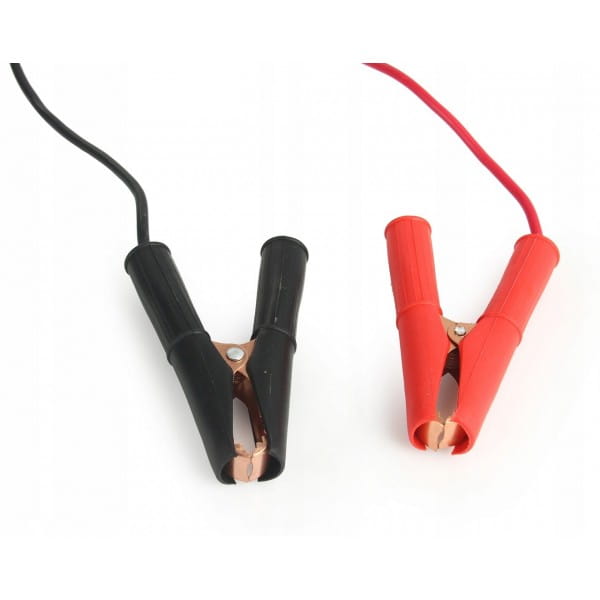

• Długość przewodów "+" i "-": 118 cm
• Wymiary: 17x16,5x7,5 cm

4 TRYBY PRACY:

• Stałe napięcie: Użycie napięcia stałego do ładowania akumulatora sprawdzając czy prąd ładowania nie jest za wysoki zmniejszając go w trakcie procesu.

• Stały prąd: Oznacza, że napięcie akumulatora jest niższe niż ustawione napięcie ładowarki, ale ładowarka będzie podtrzymywać stały prąd ładowania akumulatora.

• Ładowanie prądem stałym: Kiedy napięcie akumulatora zbliża się do napięcia znamionowego i prąd ładowania jest już niski do ustawionego prądu, przełączy się w tryb doładowania pływającego (floating charge modulation). Oznacza to, że akumulator jest naładowany, ale jest sprawdzany ciągle pod względem spadków napięcia i doładowywany automatycznie prądem zmiennym.

• Ładowanie prądem zmiennym: Tryb będzie utrzymywać stan pełnego naładowania akumulatora.

8 FAZ ŁADOWANIA:

• FAZA 1: DIAGNOSTYKA: analiza akumulatora, jego stanu naładowania oraz poprawności połączeń pomiędzy akumulatorem i prostownikiem.
• FAZA 2: ODSIARCZANIE: jeśli prostownik rozpozna zasiarczony akumulator, prostownik zastosuje ładowanie prądem pulsującym o niskim napięciu i wysokim natężeniu co umożliwia usunięcie siarczanu z płytek akumulatora, dzięki czemu zostaje przywrócona jego początkowa pojemność.
• FAZA 3: ANALIZA: sprawdzenie czy akumulator nie jest uszkodzony i czy może przyjąć prąd ładowania - zapobiega ładowaniu uszkodzonego akumulatora.
• FAZA 4: MIĘKKI START: jeśli akumulator nie jest uszkodzony rozpoczyna się ładowanie prądem o stosunkowo niskim natężeniu (ok 15%), stopniowo zwiększając jego wartość.
• FAZA 5: ŁADOWANIE ZASADNICZE: ładowanie prądem maksymalnym o stałym natężeniu o wartości regulowanej automatycznie w zależności od stanu naładowania akumulatora, do czasu osiągnięcia 80% naładowania akumulatora.
• FAZA 6: ŁADOWANIE KOŃCOWE: ładowanie prądem o malejącym natężeniu i stałym napięciu do osiągnięcia 100% naładowania akumulatora.
• FAZA 7: ANALIZA: trwający około 2 minut test naładowania akumulatora – jeśli po zatrzymaniu ładowania poziom naładowania akumulatora nie spada, proces ładowania zostaje zakończony.
• FAZA 8: PULSOWANIE: monitorowanie napięcia akumulatora i utrzymywanie optymalnego naładowania na poziomie 95-100% naładowania poprzez impulsy prądu ładowania.

ZASTOSOWANE SYSTEMY BEZPIECZEŃSTWA:

• Ochrona przeciwprzepięciowa - ochrona włącza się przy ustawieniu napięcia ładowania innego niż wykryty parametr.

• Funkcja diagnostyki akumulatora - prostownik stale monitoruje stan akumulatora.

• Zabezpieczenie przed przegrzaniem ładowarki: Kiedy temperatura ładowarki przekracza 150°C, ładowarka przestanie ładować. Kiedy temperatura zredukuje się do 80°C, lub wyłączy się prostownik na ok.10 min, po tym czasie można ładować akumulator ponownie.

• Ochrona przed zwarciem: Kiedy wystąpi zwarcie w obwodzie nastąpi automatyczne zatrzymanie pracy. Objawi się to długim sygnałem dźwiękowym. Wystarczy podłączyć ładowarkę ponownie poprawiając założone zaciski, wtedy nastąpi ponowne automatycznie ładowanie.

• Ochrona przed odwrotnym podłączeniem: Podczas, gdy zaciski (+/-) zostaną przez pomyłkę podłączone na odwrót, ładowarka zaalarmuje to w postaci przerywanych długich sygnałów dźwiękowych. Po prawidłowym podłączeniu zacisków nastąpi ponowne ładowanie.
