OMNIGENA MHI 1100 230V POMPA ZESTAW HYDROFOROWY 1100W OSPRZĘT ZBIORNIK 100L

MHI 1100 230V ZESTAW HYDROFOROWY NA ZBIORNIKU 100L OMNIGENA

OMNIGENA MHI 1100 100L

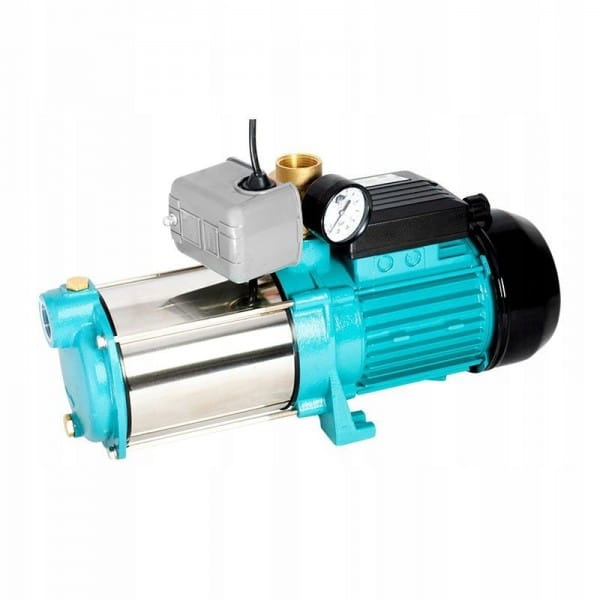

Pompy hydroforowe MHI, przeznaczone są do zaopatrywania w słodką, zimną, czystą wodę pod ciśnieniem. Pompy hydroforowe MHI mogą służyć do dostarczania wody z ujęć studziennych lub innych źródeł zarówno do budynków, jak i znakomicie spełnią swoją rolę przy nawadnianiu. Przeznaczone są do zastosowań wszędzie tam, gdzie ich parametry hydrauliczne i techniczne będą właściwe i zgodne z oczekiwaniami użytkownika.

• Temperatura wody maksymalna: 35°C
• Stopień ochrony: IP 44

ZASTOSOWANIE:

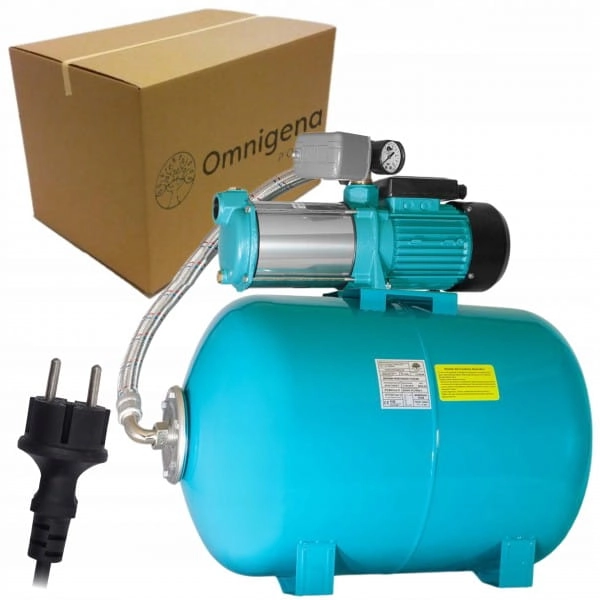

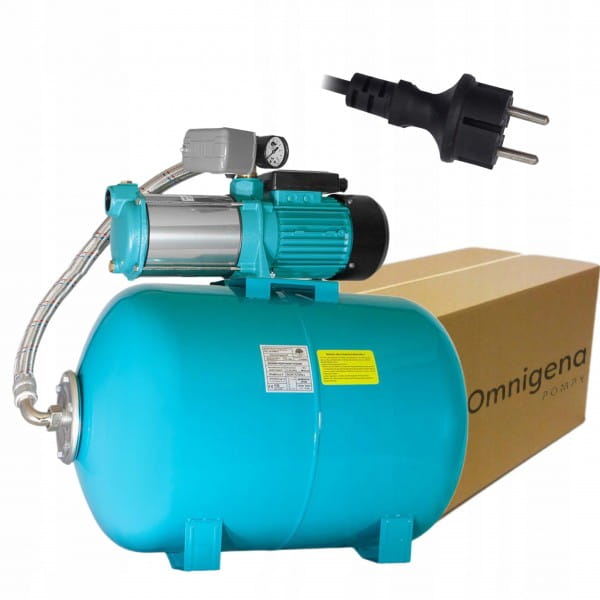

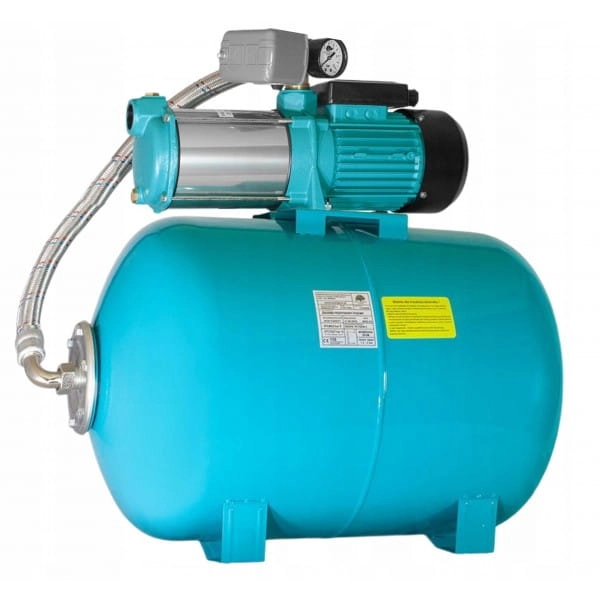

Zestaw hydroforowy składa się ze zbiornika ciśnieniowego na wodę, pompy tłoczącej i wyłącznika ciśnieniowego.

Zadaniem hydroforu jest dostarczenie i utrzymanie właściwego ciśnienia wody w instalacji wodociągowej budynku.

Pompa ma zdolność zasysania wody z głębokości nie przekraczającej 8 m

Wykonanie materiałowe:

• Wałek pompy: stal nierdzewna
• Wirniki i dyfuzory: noryl
• Korpus tłoczny: żeliwo
• Korpus ssący: żeliwo

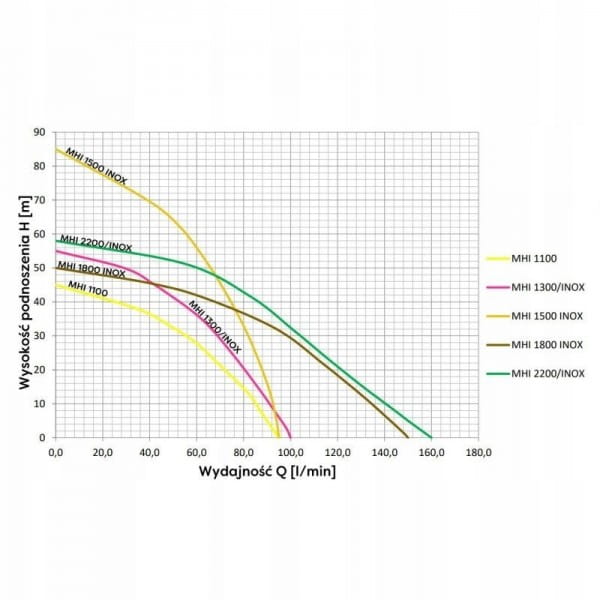

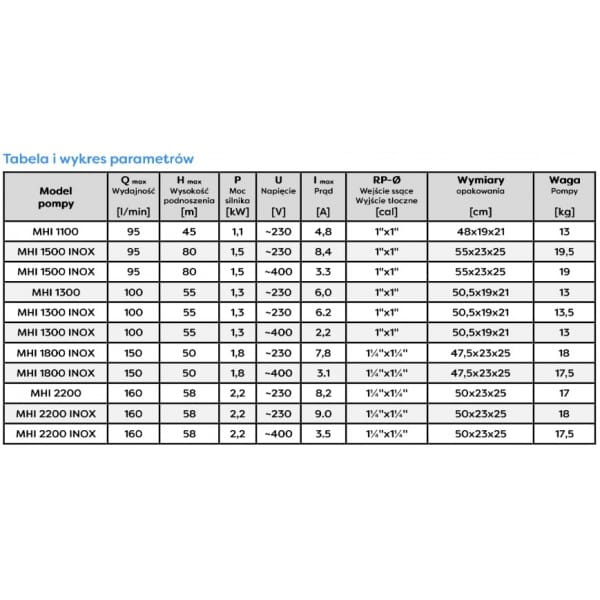

Dane techniczne:

• Wydajność maksymalna [l/min] 95
• Wysokość podnoszenia maksymalna [m] 45
• Moc silnika [kW] 1,1
• Napięcie [V] 230
• Króciec tłoczny 1''x 1''

Zastosowanie:

• Cicha praca
• Duża wydajność i wysokie podnoszenie
• Wysoka skuteczność samozasysania
• Sprawdzona konstrukcja
• Zabezpieczenie termiczne wbudowane w uzwojeniu, które zabezpiecza silnik przed przegrzaniem
• Łatwa obsługa

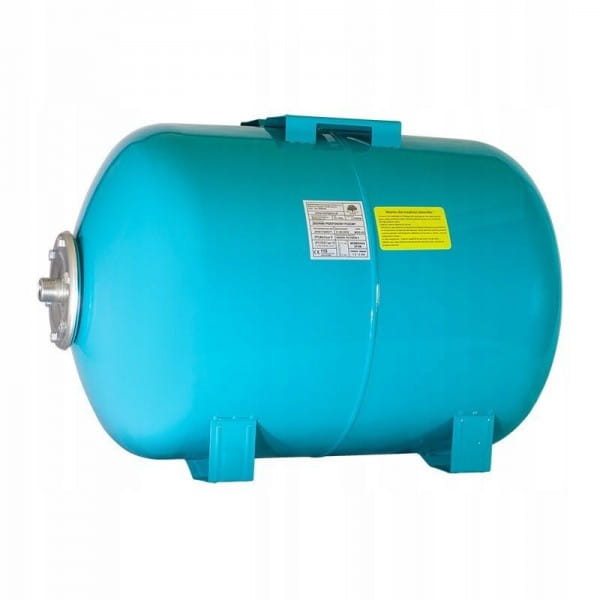

ZBIORNIK 100L 1" POZIOM OMNIGENA

OMNIGENA ZBIORNIK 100L 1" POZIOM

Zbiornik przeponowy to naczynie z umieszczoną wewnątrz trwałą gumową przeponą wykonaną z materiału EPDM, która rozdziela przestrzeń zbiornika na dwie części, wodną i powietrzną. W systemach z wodą zimną (do 35°C) zbiornik przeponowy stanowi element układu, który efektywnie utrzymuje odpowiednie ciśnienie wody w instalacji. Na bazie zbiornika przeponowego oraz pompy głębinowej lub nawierzchniowej można zbudować automat hydroforowy do pompowania np. wody pitnej. W przypadku zbiornika poziomego pompę hydroforową z osprzętem można umieścić bezpośrednio na nim. Należy pamiętać przy doborze pojemności zbiornika przeponowego, że jego wielkość uzależniona jest od wydajności pompy, z którą będzie tworzył zestaw.

ZASTOSOWANIE: Zbiornik przeponowy poziomy 100l Omnigena do zimnej wody jest przeznaczony do zmontowania z pompą z osprzętem (np. typu MHI 1500, MH 1700) W wyniku takiej kompletacji i po dodaniu węża antywibracyjnego z kolankiem otrzymujemy kompaktowy i o relatywnie małych wymiarach zestaw hydroforowy. Przy doborze wielkości zbiornika należy wziąć pod uwagę że dostępna ilość wody między wyłączeniem pompy a jej ponownym włączeniem to około 1/3 jego pojemności. Parametr ten związany jest z tym że w zbiorniku znajduje sie tzw. poduszka powietrzna która powoduje że zbiornik nie jest napełniany wodą w całej swojej objętości a dodatkowo pompa włącza się przy określonym na wyłączniku ciśnieniu co z kolei powoduje że woda ze zbiornika nie jest wypuszczona do zera.

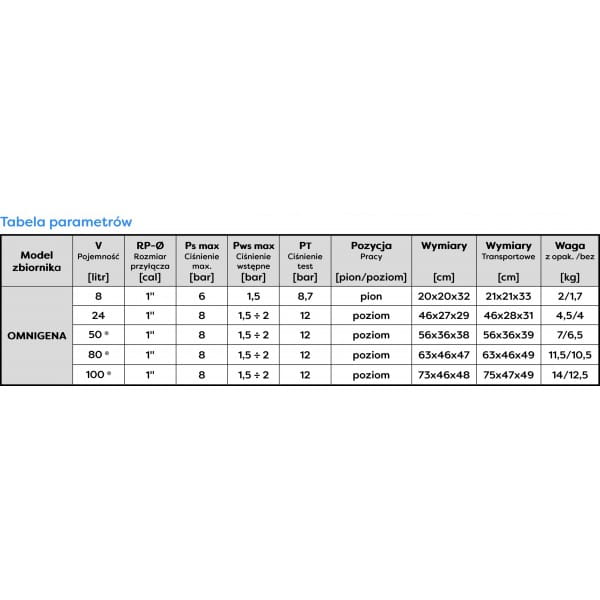

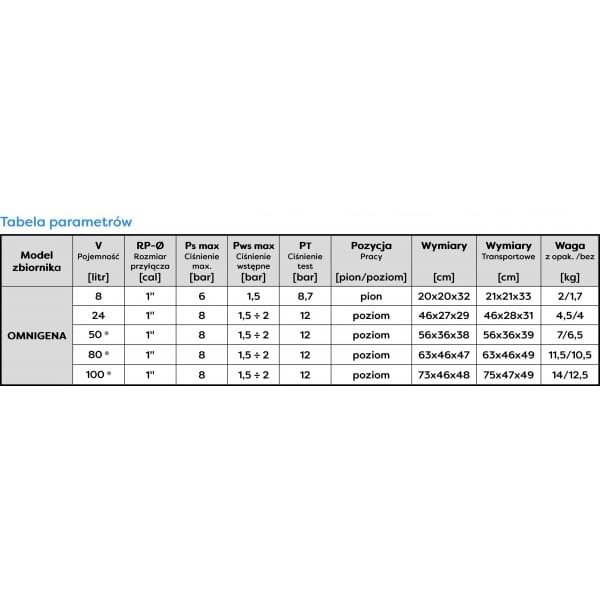

• Króciec tłoczny 1"
• Pojemność zbiornika [ l ] 100
• Zakres temp. pracy [ ° C] 0 - 35
• Pozycja w pracy Poziom
• Ciśnienie robocze max [bar] 8

W zbiorniku zastosowano elastyczną przeponę, która rozdziela przestrzeń w zbiorniku na dwie części. W przeponie magazynowana jest woda. Między przeponą a ściankami zbiornika wtłoczone jest powietrze pod ciśnieniem. Do pomiaru ciśnienia powietrza w zbiornikach można używać manometru służącego do pomiaru ciśnienia w kołach samochodowych.
