OMNIGENA HYDROFOR JY 1000 230V POMPA 1,1KW ZESTAW OSPRZĘT +ZBIORNIK 100L

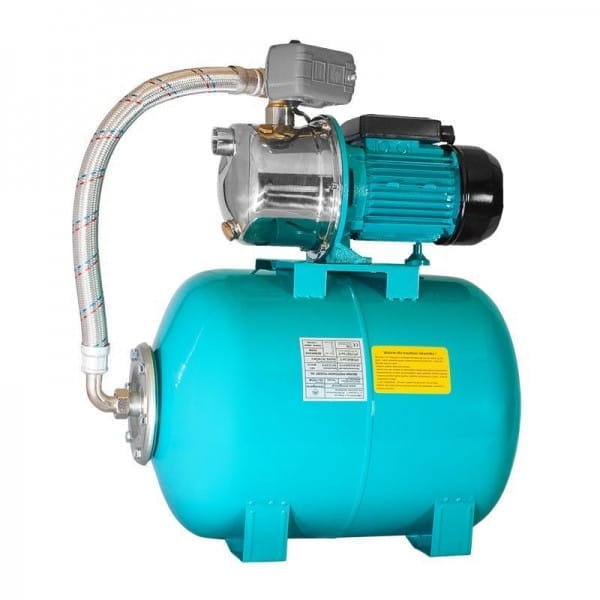

JY 1000 230V ZESTAW HYDROFOROWY NA ZBIORNIKU 100L POZIOM OMNIGENA

OMNIGENA JY 1000 OSPRZĘT ZBIORNIK 100L

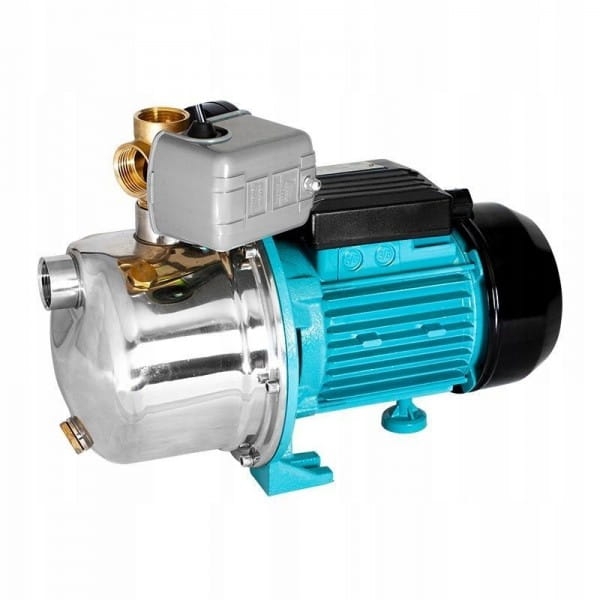

Pompa hydroforowa JY 1000 przeznaczona jest do zaopatrywania w słodką, zimną czystą wodę pod ciśnieniem. Pompa hydroforowa JY 1000 służy do dostarczania wody z ujęć studziennych lub innych źródeł zarówno do budynków mieszkalnych, jak i obiektów gospodarczych, działkowych. Znakomicie spełni swoją rolę przy nawadnianiu. Oferowana w dwóch wersjach wykonania.

• Temperatura wody maksymalna: 35°C
• Stopień ochrony: IP 44

ZASTOSOWANIE:

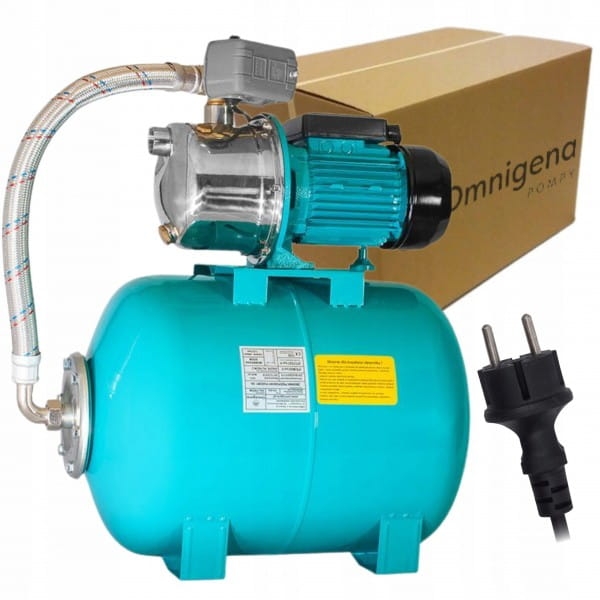

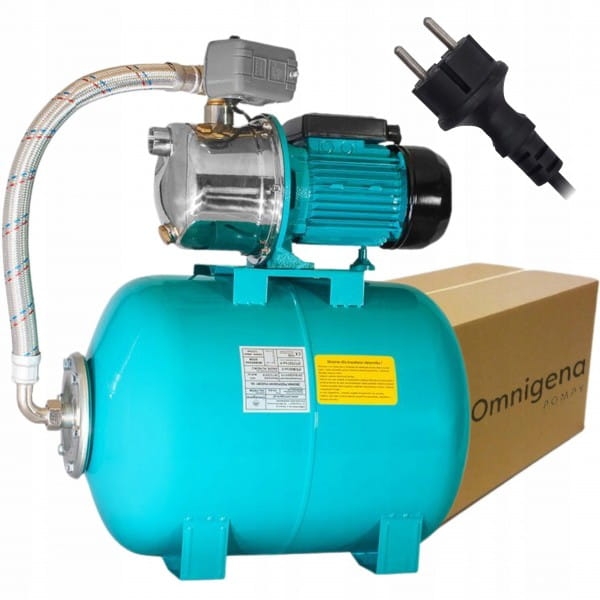

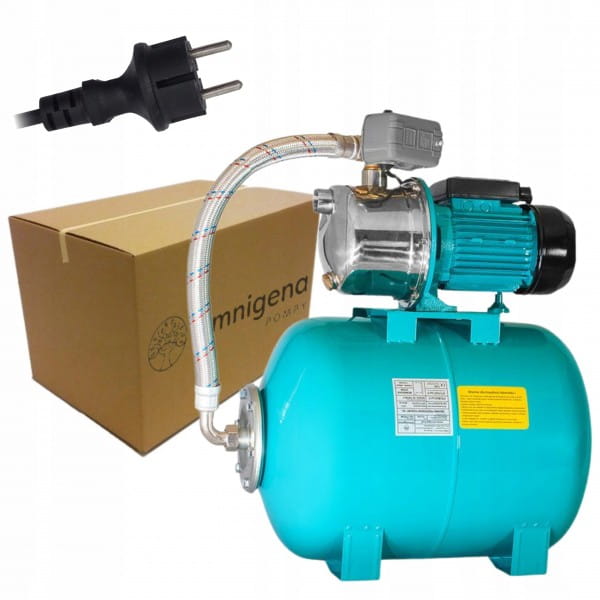

Zestaw hydroforowy składa się ze zbiornika ciśnieniowego na wodę, pompy tłoczącej.

Zadaniem hydroforu jest dostarczenie i utrzymanie właściwego ciśnienia wody w instalacji wodociągowej budynku.

Pompa ma zdolność zasysania wody z głębokości nie przekraczającej 8 m

Materiały:

• Wałek pompy: stal nierdzewna
• Wirnik: noryl
• Korpus tłoczny: stal nierdzewna
• Korpus ssący: stal nierdzewna

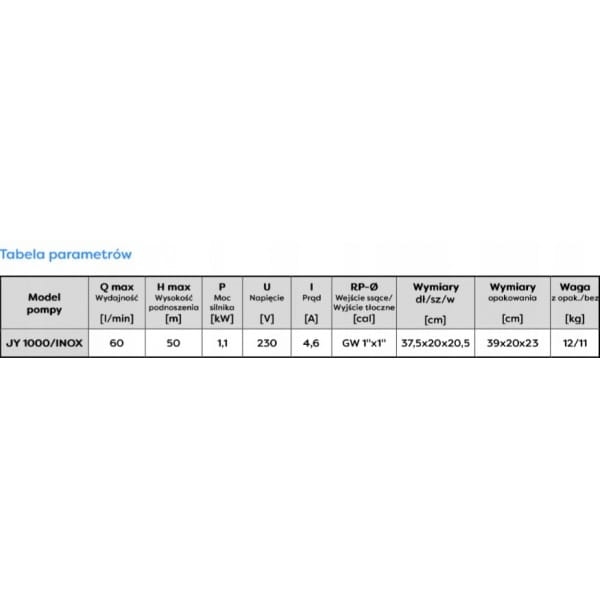

Dane techniczne:

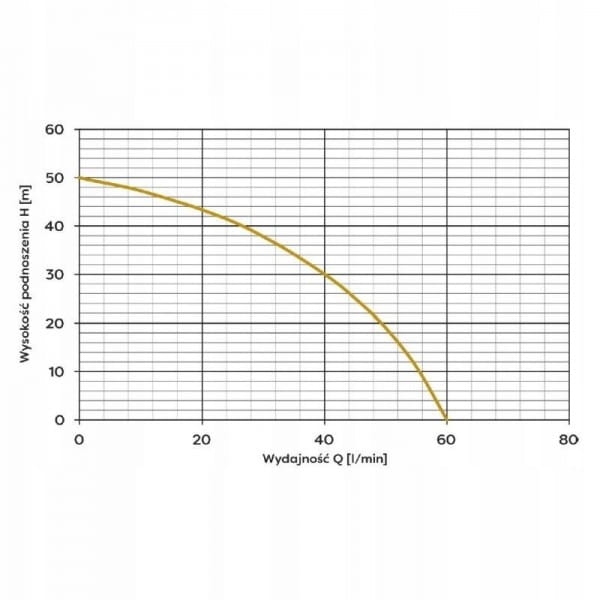

• Wydajność maksymalna [l/min] 60
• Wysokość podnoszenia maksymalna [m] 50
• Moc silnika [kW] 1,1
• Napięcie [V] 230
• Króciec tłoczny 1''x 1''

Zastosowanie:

• Dostarczanie świeżej wody z głębokich studni
• Zaopatrywanie w wodę budynków mieszkalnych
• Zaopatrywanie w wodę budynków gospodarskich i działkowych
• Nawadnianie małych obszarów, np. ogrodów działkowych

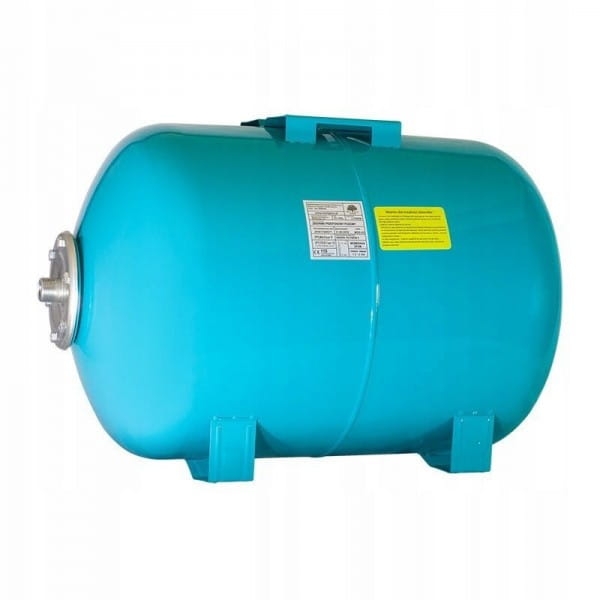

ZBIORNIK 100L 1" POZIOM OMNIGENA

OMNIGENA ZBIORNIK 100L 1" POZIOM

Zbiornik przeponowy to naczynie z umieszczoną wewnątrz trwałą gumową przeponą wykonaną z materiału EPDM, która rozdziela przestrzeń zbiornika na dwie części, wodną i powietrzną. W systemach z wodą zimną (do 35°C) zbiornik przeponowy stanowi element układu, który efektywnie utrzymuje odpowiednie ciśnienie wody w instalacji. Na bazie zbiornika przeponowego oraz pompy głębinowej lub nawierzchniowej można zbudować automat hydroforowy do pompowania np. wody pitnej. W przypadku zbiornika poziomego pompę hydroforową z osprzętem można umieścić bezpośrednio na nim. Należy pamiętać przy doborze pojemności zbiornika przeponowego, że jego wielkość uzależniona jest od wydajności pompy, z którą będzie tworzył zestaw.

ZASTOSOWANIE: Zbiornik przeponowy poziomy 100l Omnigena do zimnej wody jest przeznaczony do zmontowania z pompą z osprzętem (np. typu MHI 1500, MH 1700) W wyniku takiej kompletacji i po dodaniu węża antywibracyjnego z kolankiem otrzymujemy kompaktowy i o relatywnie małych wymiarach zestaw hydroforowy. Przy doborze wielkości zbiornika należy wziąć pod uwagę że dostępna ilość wody między wyłączeniem pompy a jej ponownym włączeniem to około 1/3 jego pojemności. Parametr ten związany jest z tym że w zbiorniku znajduje sie tzw. poduszka powietrzna która powoduje że zbiornik nie jest napełniany wodą w całej swojej objętości a dodatkowo pompa włącza się przy określonym na wyłączniku ciśnieniu co z kolei powoduje że woda ze zbiornika nie jest wypuszczona do zera.

• Króciec tłoczny 1"
• Pojemność zbiornika [ l ] 100
• Zakres temp. pracy [ ° C] 0 - 35
• Pozycja w pracy Poziom
• Ciśnienie robocze max [bar] 8

W zbiorniku zastosowano elastyczną przeponę, która rozdziela przestrzeń w zbiorniku na dwie części. W przeponie magazynowana jest woda. Między przeponą a ściankami zbiornika wtłoczone jest powietrze pod ciśnieniem. Do pomiaru ciśnienia powietrza w zbiornikach można używać manometru służącego do pomiaru ciśnienia w kołach samochodowych.
