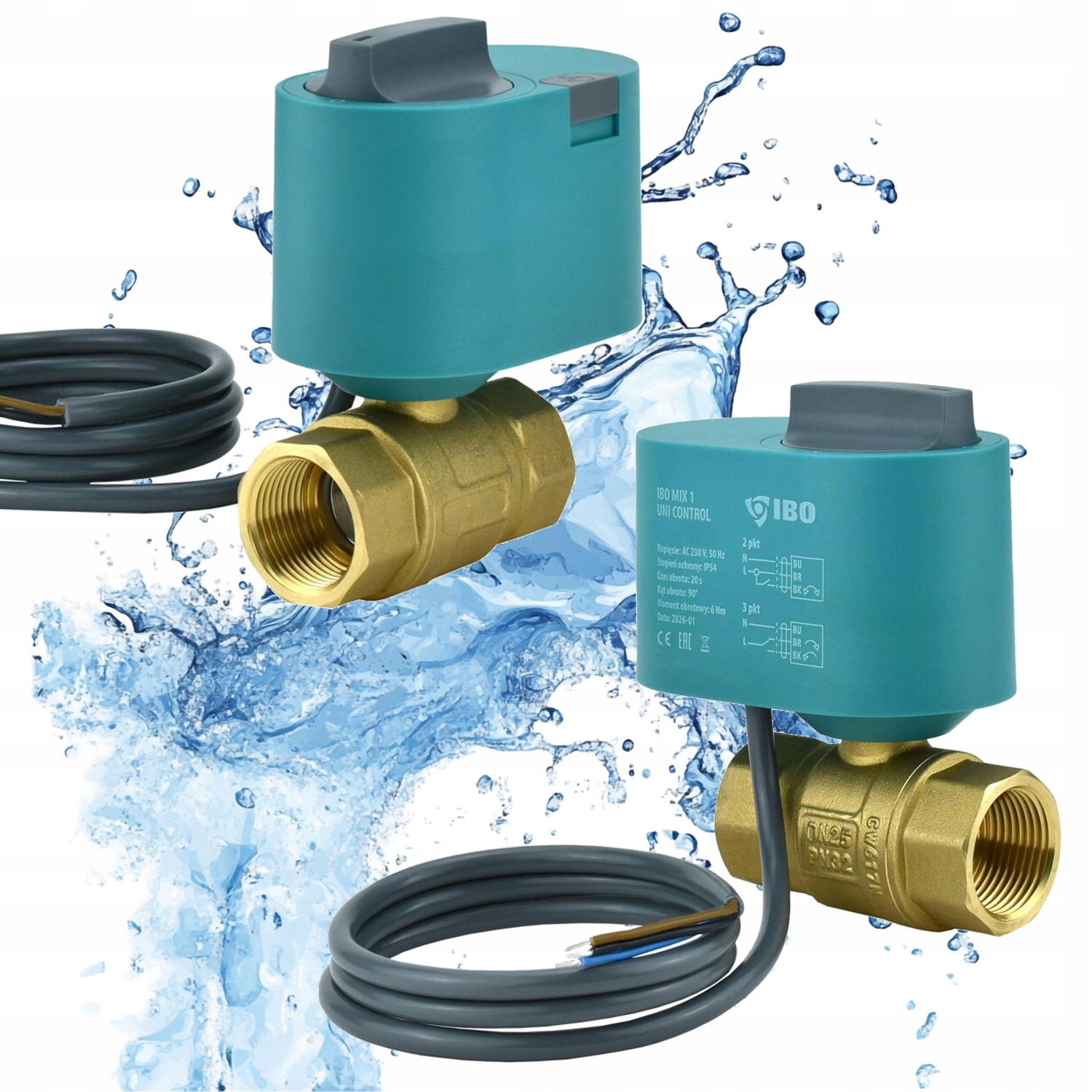

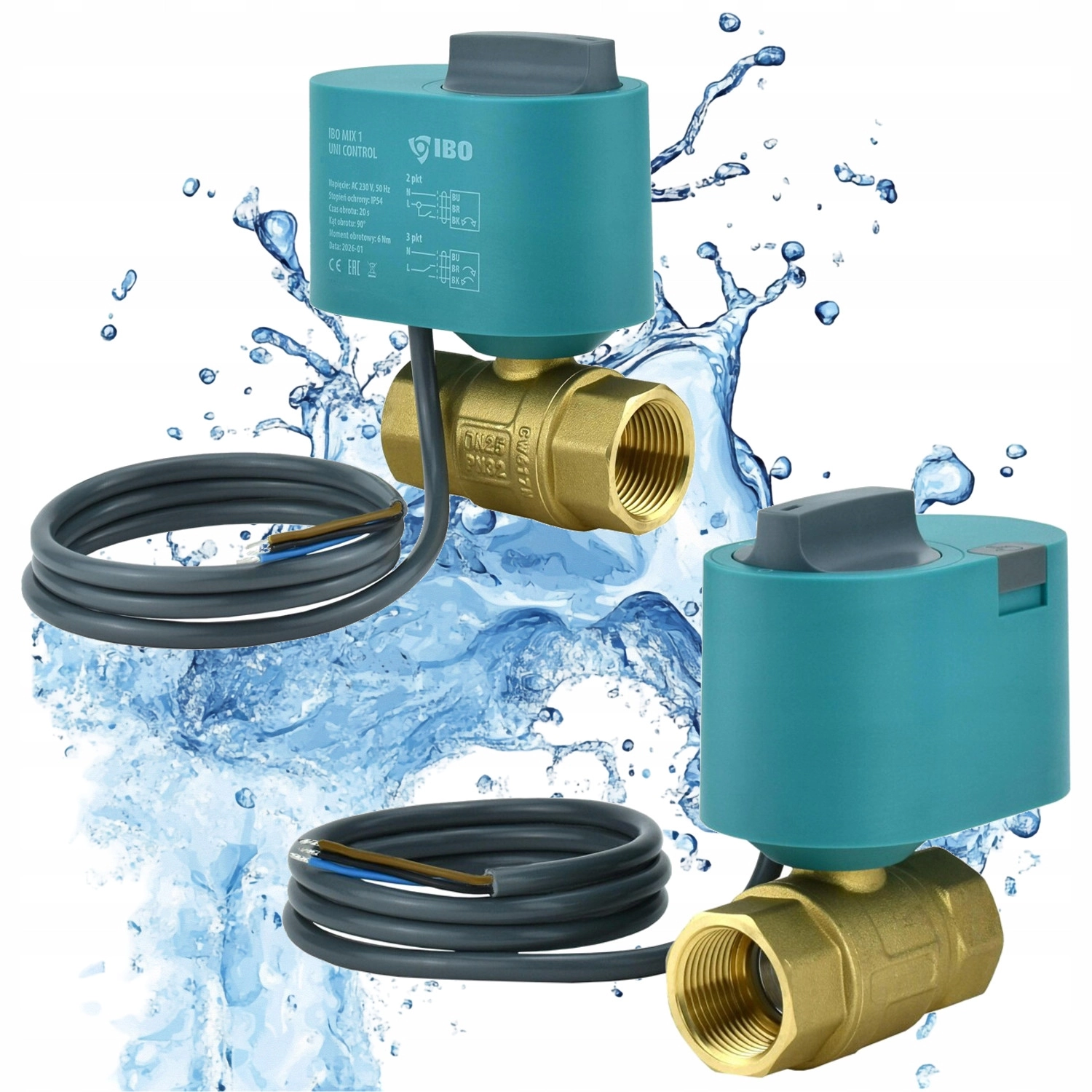

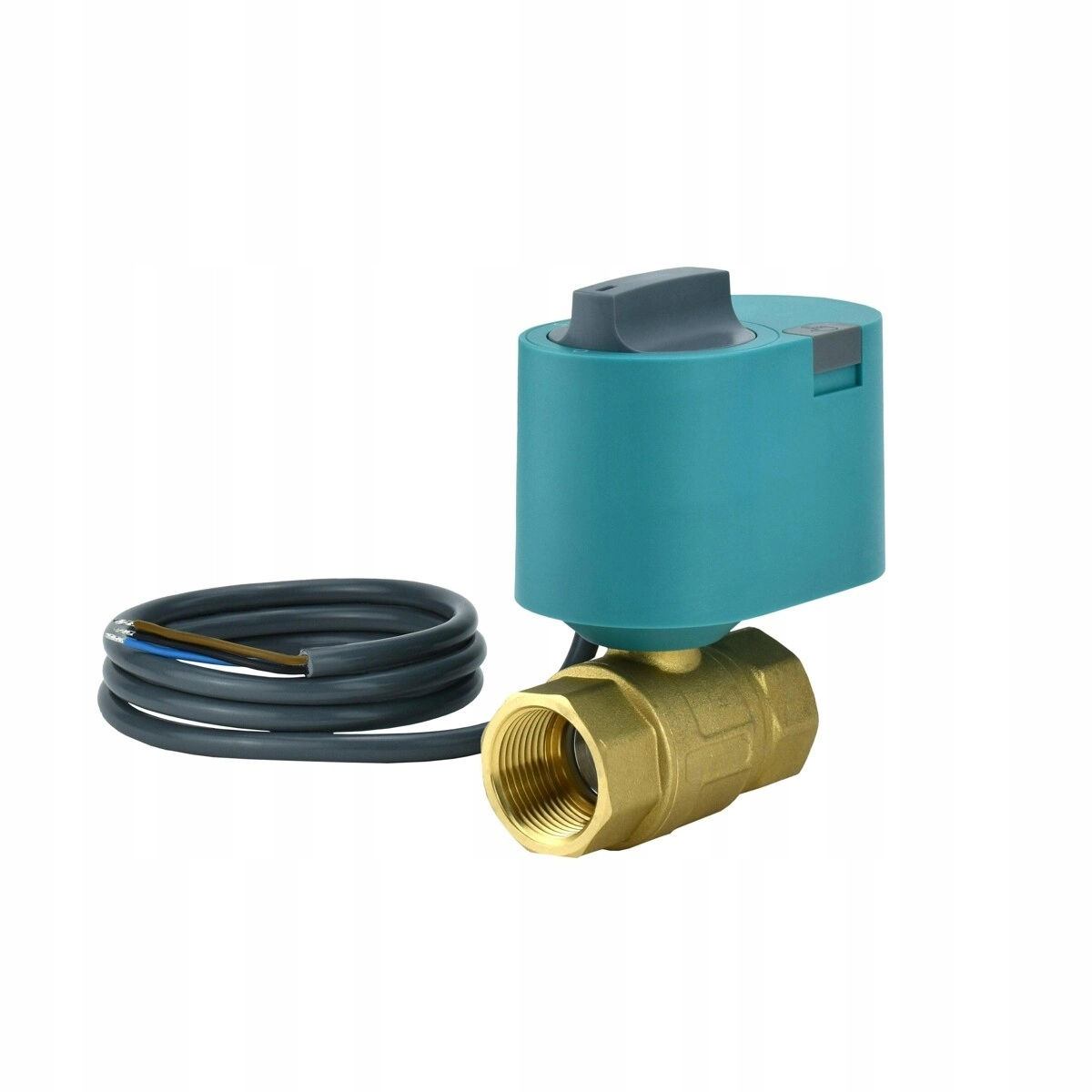

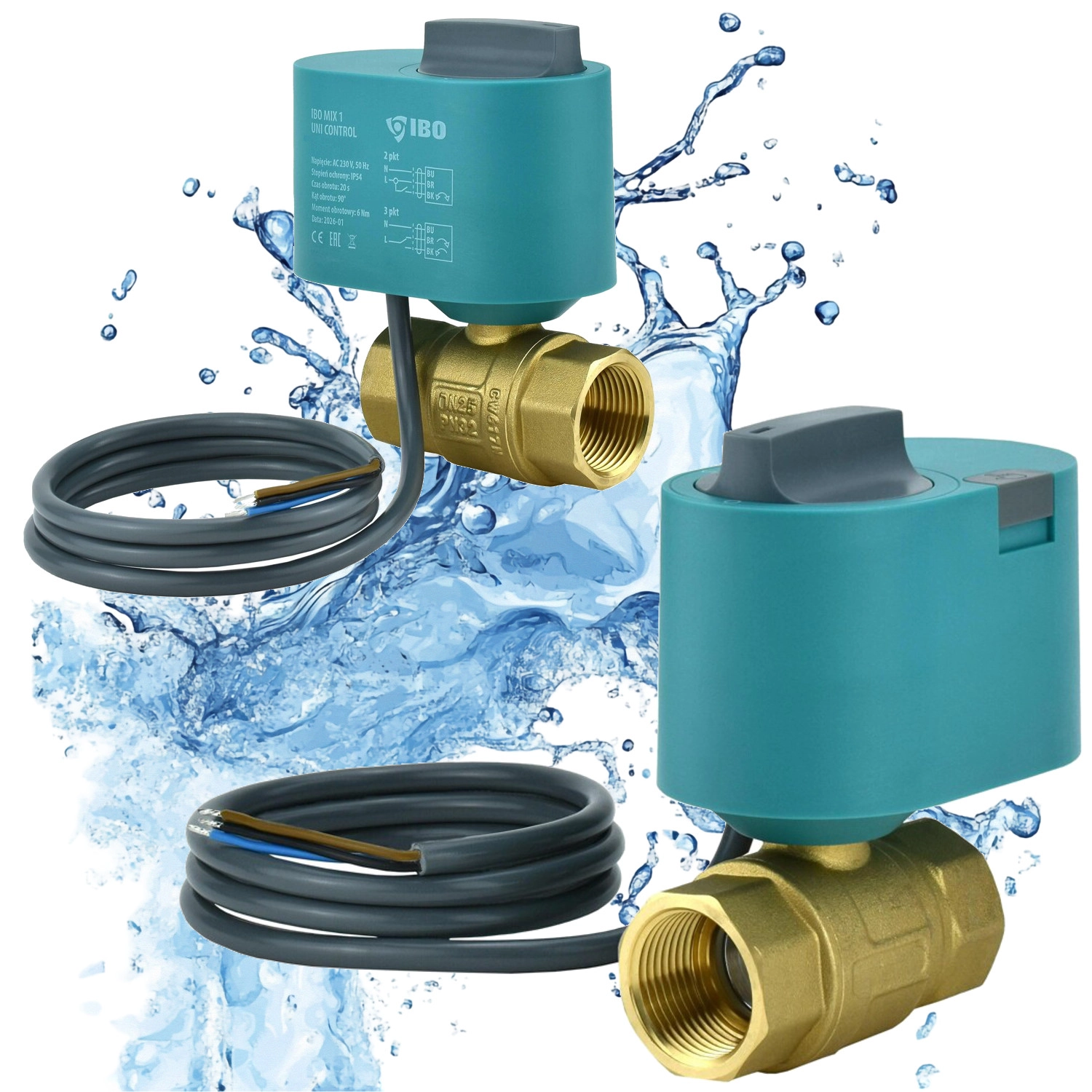

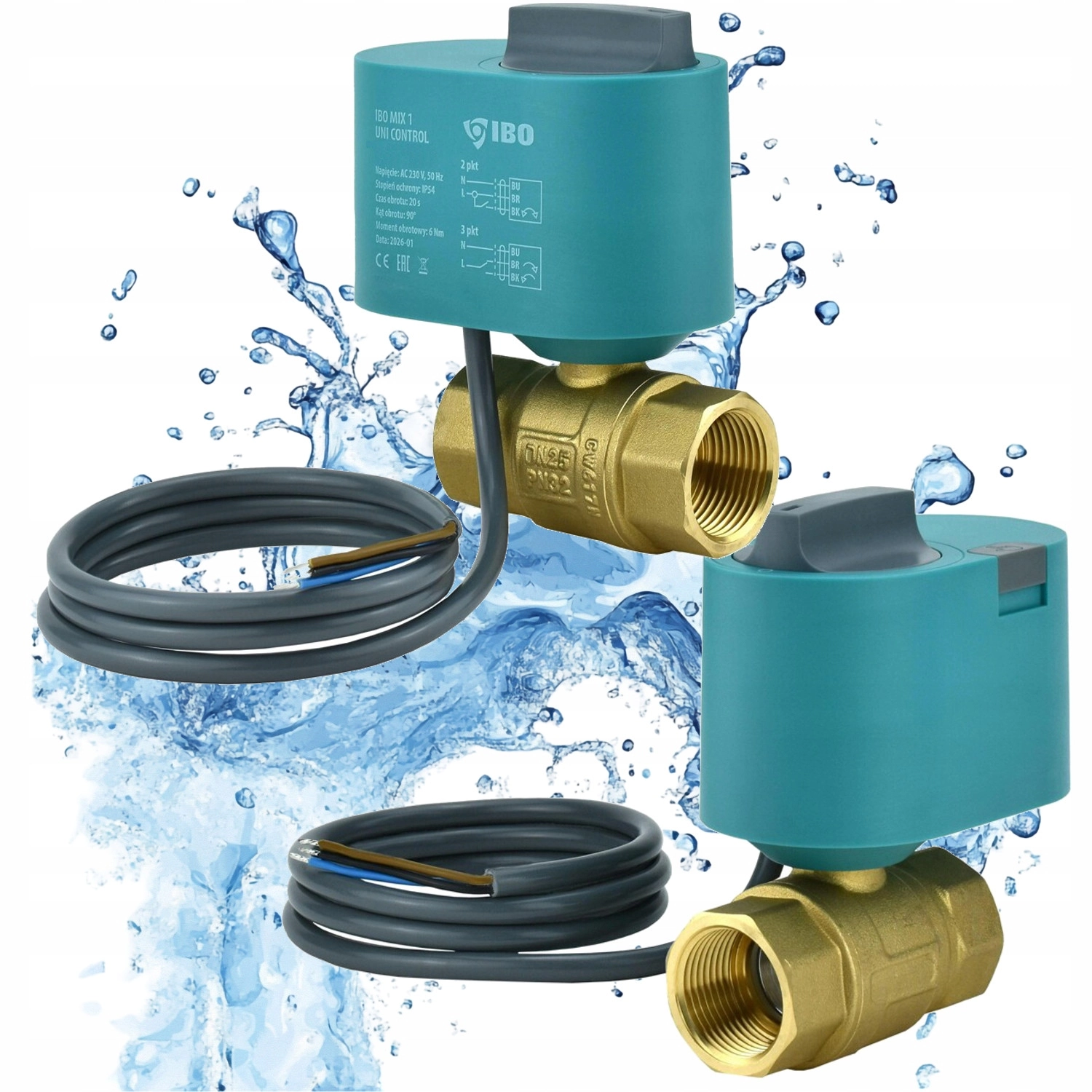

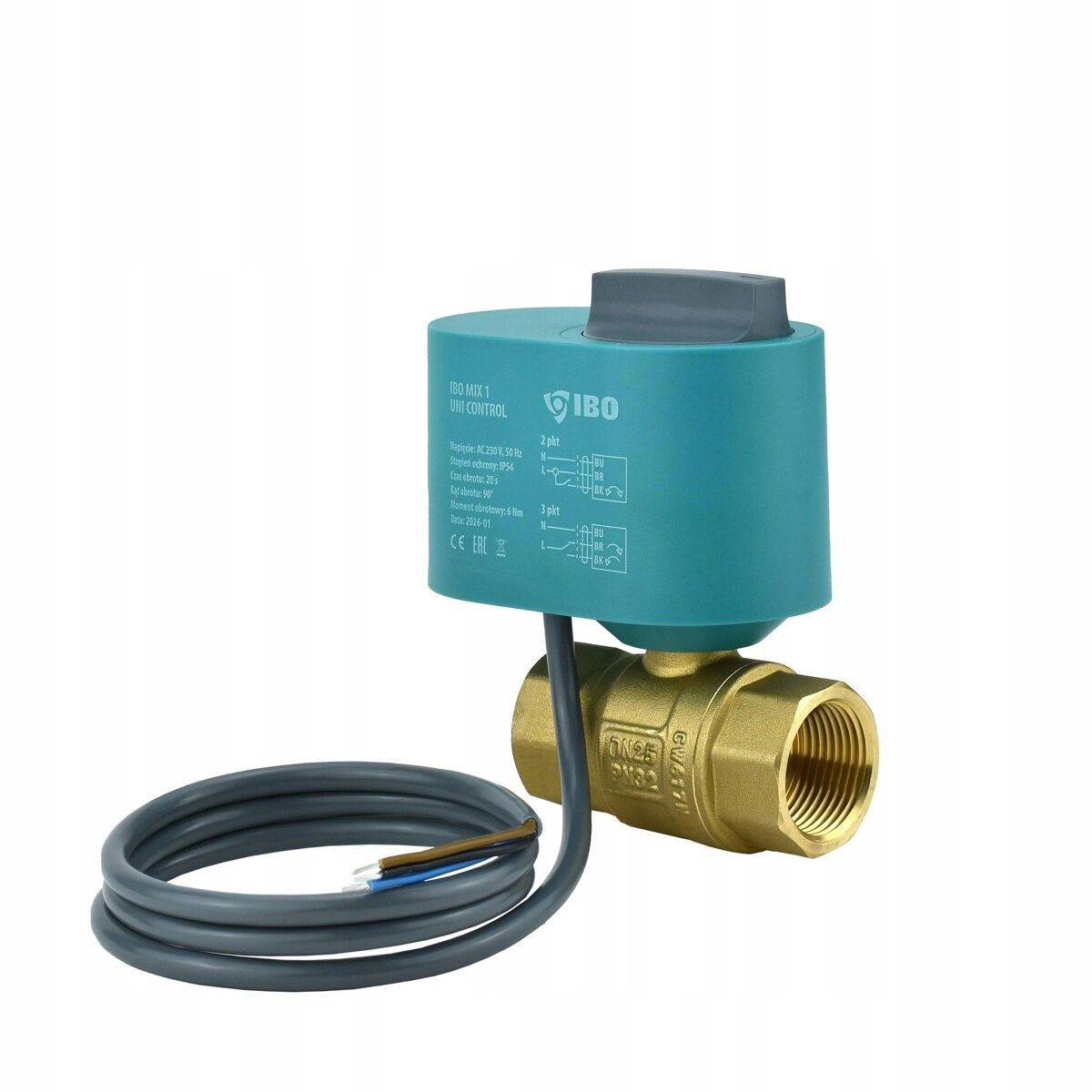

ZAWÓR ODCINAJĄCY Z SIŁOWNIKIEM 2/3PUNKTOWY NO OTWARTY MIX1 UNI CONTROL DN25

MIX 1 UNI CONTROL DN25 ZAWÓR ODCINAJĄCY Z SIŁOWNIKIEM 2/3-PUNKTOWY NO-NORMALNIE OTWARTY

IBO MIX 1 UNI DN25 NO

⭐Jako producent marki IBO projektujemy nasze urządzenia tak, aby zapewniały bezpieczną i przewidywalną pracę w instalacjach wodnych oraz grzewczych. Zawór odcinający z siłownikiem IBO MIX 1 UNI CONTROL to strefowy zawór kulowy przeznaczony do automatycznego zamykania dopływu czynnika, współpracujący z instalacjami wodnymi, grzewczymi, klimatyzacyjnymi, wentylacyjnymi oraz systemami pomp ciepła i układami kontroli wycieków wody.

Specyfikacja:

Siłownik:

• Zasilanie: 230V / 50 Hz
• Stopień ochrony: IP54
• Czas obrotu: 20 s (90°)
• Moment obrotowy: 6 Nm
• Przewód: 3 × 0,75 mm (ok. 1 m)

Zawór:

• Maks. ciśnienie robocze: 32 bar
• Maks. temperatura pracy: 120°C
• Maks. ciśnienie różnicowe: 6 bar
• Maks. stężenie glikolu: do 50%

KVS:

• DN15 – 20 m³/h
• DN20 – 45 m³/hDN25 – 60 m³/h

Zawór MIX 1 UNI charakteryzuje się maksymalnym ciśnieniem roboczym 32 bar (3,2 MPa) oraz maksymalną temperaturą pracy 120°C, przy dopuszczalnym stężeniu glikolu do 50%. Maksymalne ciśnienie różnicowe wynosi 6 bar (0,6 MPa). Współczynniki KVS dla poszczególnych średnic to: DN15 (½”) – 20 m³/h, DN20 (¾”) – 45 m³/h, DN25 (1”) – 60 m³/h. Korpus zaworu oraz kula/wał wykonane są z mosiądzu Brass EN 12165, CW617N, a gwint zaworu to gwint wewnętrzny (Rp).

Wymiary wybranych wersji zaworu IBO MIX 1 UNI C wynoszą odpowiednio: DN15 – L = 62 mm, H = 104 mm; DN20 – L = 68 mm, H = 110 mm; DN25 – L = 81 mm, H = 113 mm. Siłownik montuje się na zaworze szybko, bez użycia narzędzi – należy docisnąć siłownik do zaworu, a demontaż odbywa się przez jego odciągnięcie z odpowiednią siłą. Montaż możliwy jest tylko w jednej prawidłowej pozycji.

NAJWAŻNIEJSZE ZALETY

• Sterowanie 2-punktowe (ON/OFF) i 3-punktowe w jednym siłowniku
• Automatyczne rozpoznanie sposobu podłączenia
• Dostępność wersji NO i NC
• Szybki montaż bez użycia narzędzi
• Możliwość ręcznego sterowania
• Wysoka kompatybilność z systemami

ZASADA DZIAŁANIA

Zawór współpracuje z siłownikiem 230V i sterowany jest sygnałem z regulatora (np. sterownik kotła, termostat, system automatyki).

• Zasilanie stałe: 230V (L i N)
• Przewody sterujące odpowiadają za zmianę położenia zaworu
• Siłownik automatycznie rozpoznaje tryb pracy (2P / 3P)

Tryb 2-punktowy (ON/OFF):

Po podaniu napięcia zawór zmienia pozycję. Po odcięciu napięcia wraca do pozycji wyjściowej (NO lub NC).

Tryb 3-punktowy:

Oddzielne sterowanie kierunkiem otwierania i zamykania zaworu.

Dodatkowo możliwe jest ręczne sterowanie poprzez przycisk na siłowniku.
