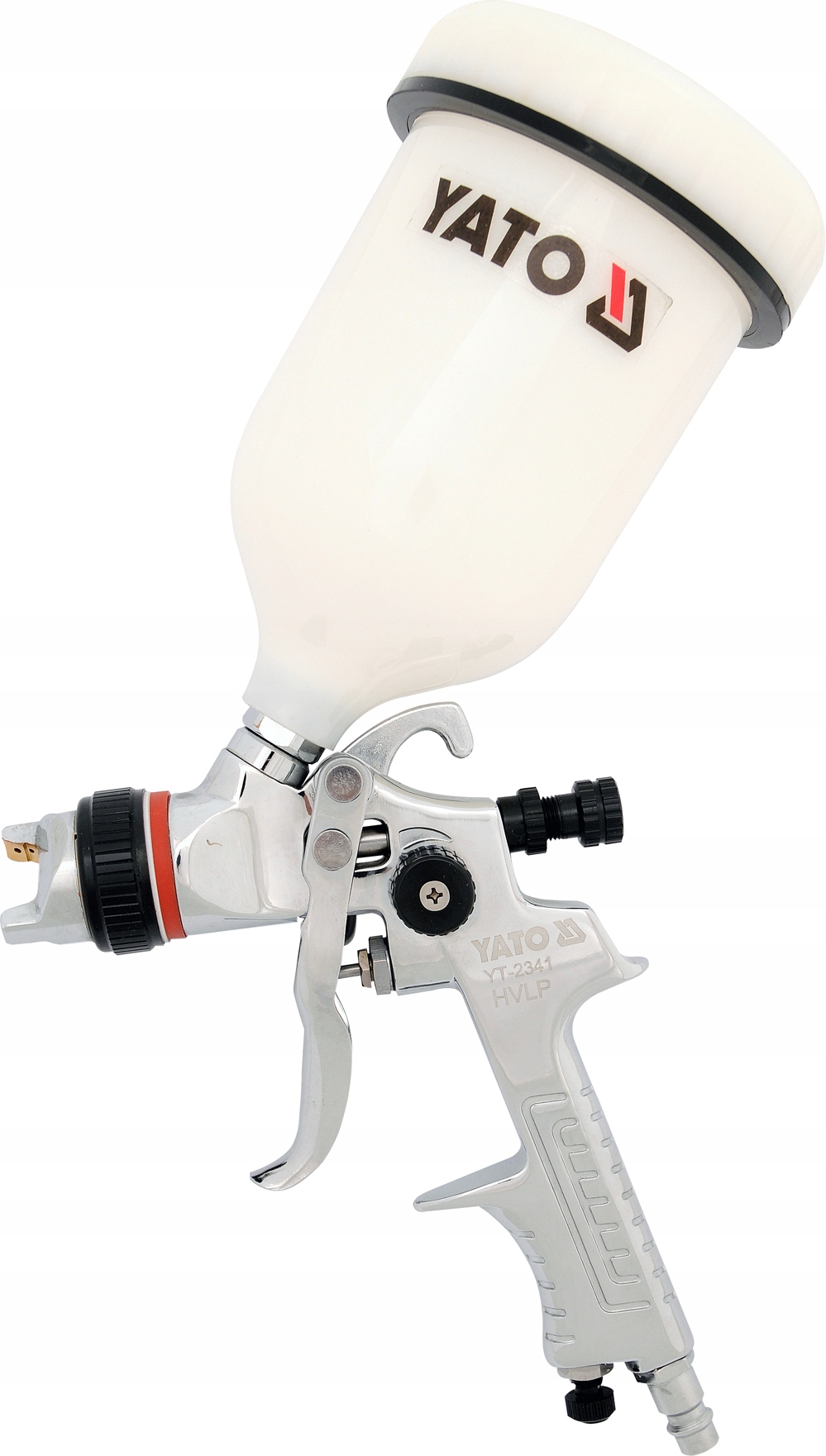

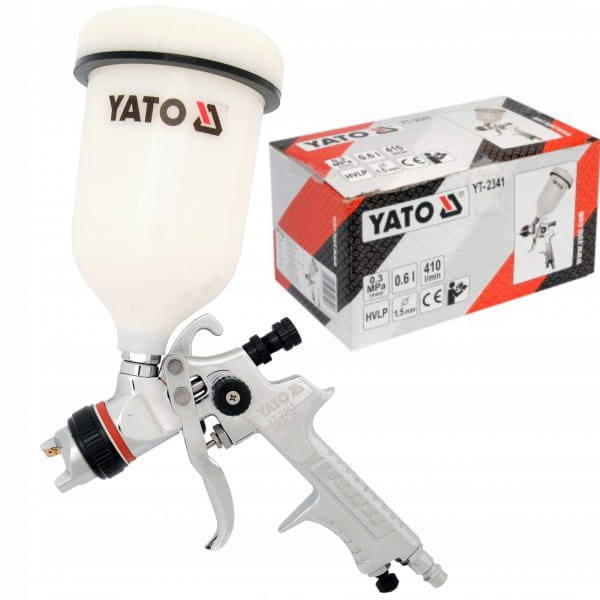

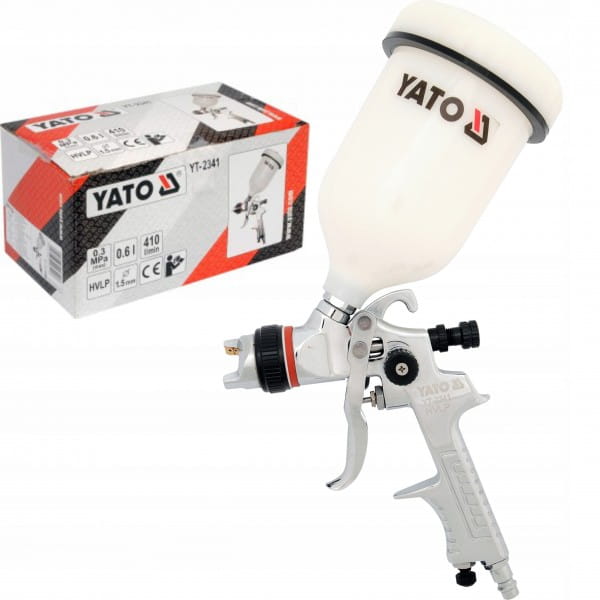

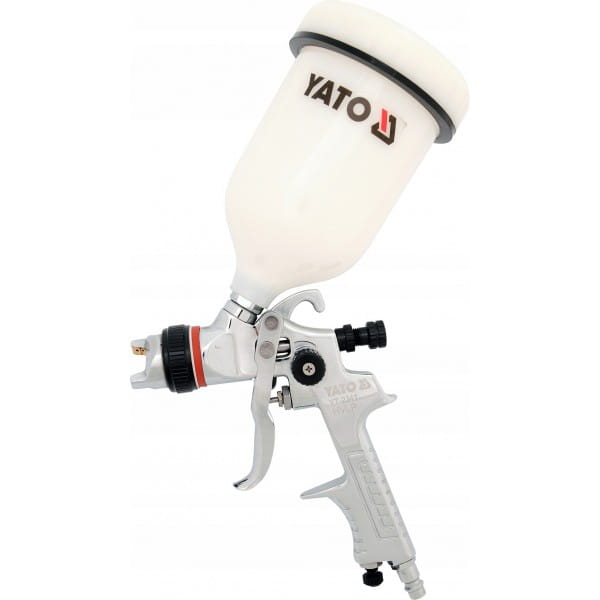

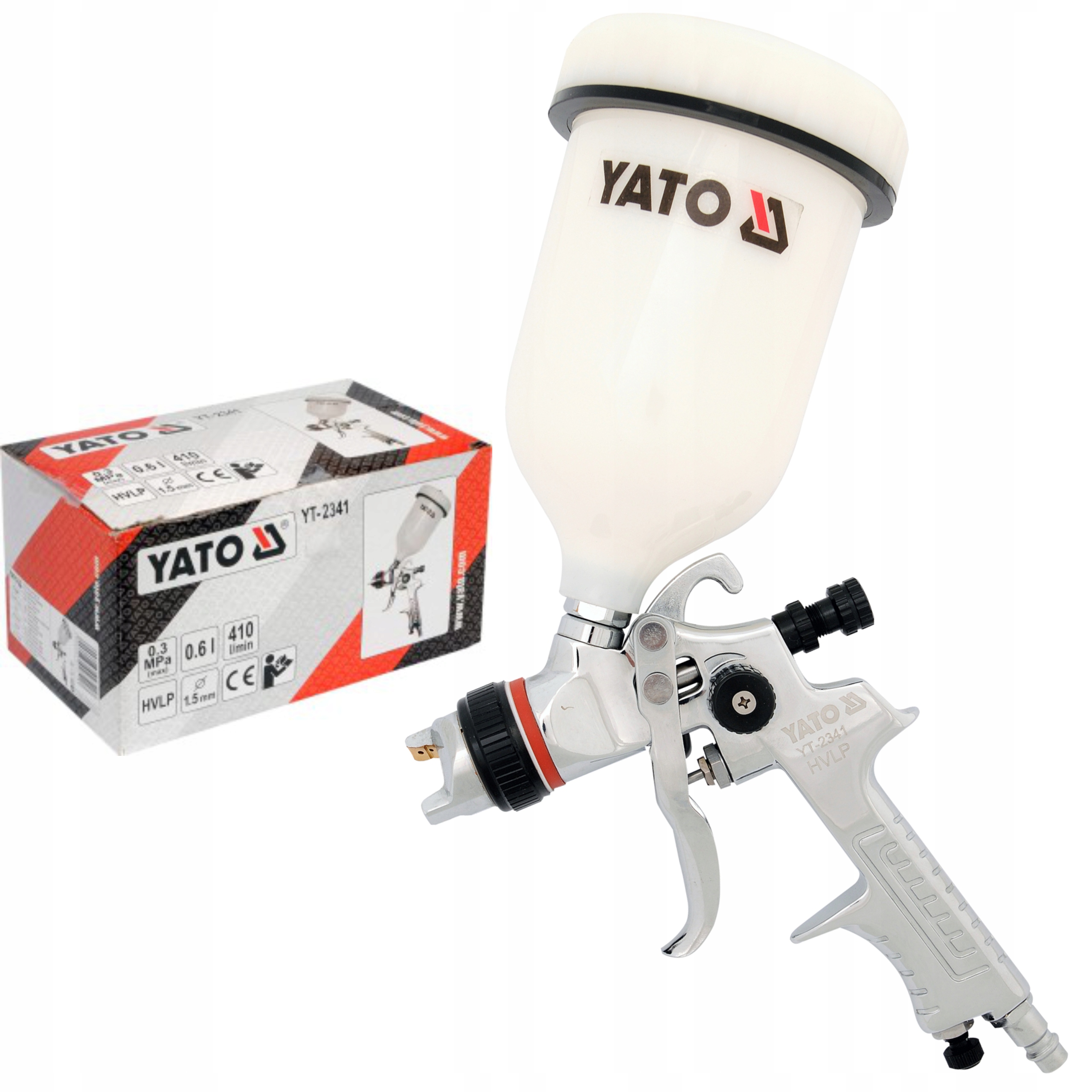

YATO PISTOLET LAKIERNICZY ALUMINIUM HVLP 0.6L 1.5 MM ZBIORNIK 600M YT-2341

PISTOLET LAKIERNICZY HVLP 0.6L, 1.5 MM

YATO YT-2341

Pistolet natryskowy służy do wykonywania prac lakierniczych. Czynnikiem niezbędnym do prawidłowego działania pistoletu jest sprężone powietrze. Lakier ze zbiornika pistoletu i sprężone powietrze doprowadzone do pistoletu, tworzą mieszaninę drobin lakieru i powietrza u wylotu dyszy pistoletu.

Szczegółowe informacje

• Marka Yato
• Symbol YT-2341
• Seria GRD
• Materiał aluminium, stal nierdzewna
• Rodzaj HVLP
• Średnica dyszy 1.5 mm
• Masa 0.64 kg
• Ciśnienie akustyczne 76.0 dB(A)
• Moc akustyczna 87.0 dB(A)
• Drgania < 2.5 m/s²
• Maks. ciśnienie powietrza 0.3 MPa
• Pojemność zbiornika 0.6 l
• Wymagany przepływ powietrza 410 l/min
• Średnica przyłącza powietrza (PT) standard
• Przepływ materiału powłokowego (woda) 0.15-0.22 l/min
• Średnica wewnętrzna węża doprowadzającego powietrze 3/8" (10.0 mm)

INSTRUKCJA UŻYTKOWANIA

Rozpoczęcie pracy

Używając klucza płaskiego dokręcić dyszę. Sprawdzić szczelność i pewność połączeń układu zasilającego sprężonego powietrza. Przedmuchać wąż zasilający powietrzem, przed podłączeniem go do instalacji. Przed użyciem pistoletu upewnić się, że został w odpowiedni sposób poddany czyszczeniu i konserwacji. Upewnić się, że zbiornik z materiałem powłokowym został podłączony w sposób zapewniający odpowiednią szczelność.

Regulacja szerokości strumienia natryskowego

Zmianę szerokości i kształtu strumienia natryskowego można uzyskać poprzez obrót dyszy powietrznej. Kształt strumienia może być płynnie regulowany od płaskiego do okrągłego w zależności od potrzeb. Pokrętłem regulacji ilości materiału powłokowego ustala się ilość materiału powłokowego dostarczanego do strumienia powietrza. Natomiast pokrętłem regulacji natrysku ustawia się intensywność mieszanki materiału powłokowego z powietrzem. Zaleca się ustawienie strumienia mieszanki, tak, aby uzyskać możliwie małe cząstki materiału powłokowego, zapewni to lepsze rozłożenie materiału powłokowego na powierzchni.

Praca pistoletem

Podczas użytkowania pistoletu należy utrzymywać dystans między wylotem pistoletu, a pokrywaną powierzchnią w przedziale od 10 do 15 cm. Należy starać się prowadzić wylot pistoletu prostopadle do pokrywanej powierzchni. Unikać ruchów po łuku, spowodują one nierównomierne rozłożenie materiału powłokowego. Zaleca się nałożyć kilka cienkich warstw, niż jedną grubą.

Regulacja przepływu powietrza

W zależności od rodzaju materiału powłokowego należy dobrać ilość sprężonego powietrza poprzez regulację pokrętła regulacji ciśnienia powietrza.

Wymiana dyszy

Należy upewnić się, że wymieniony został cały zestaw dyszy. W skład zestawu wchodzi, dysza materiału powłokowego, iglica i dysza powietrza.

Uszczelnienie iglicy

W trakcie pracy należy sprawdzać szczelność uszczelnienia iglicy. W razie znacznego zużycia uszczelkę należy wymienić podczas okresowego przeglądu pistoletu używając klucza płaskiego do demontażu zespołu uszczelnienia

Czyszczenie i konserwacja

Po skończonej pracy należy odłączyć pistolet od układu sprężonego powietrza i opróżnić zbiornik narzędzia z pozostałego materiału powłokowego. Dokładnie wyczyścić zbiornik z pozostałości materiału powłokowego. Starannie wyczyścić cały tor przesyłu materiału powłokowego. Niedokładne wyczyszczenie obniży parametry strumienia materiału powłokowego. Dyszę powietrza oczyścić za pomocą szczotki zamoczonej w rozpuszczalniku. Nigdy nie należy zanurzać całego pistoletu w rozpuszczalniku. Nigdy nie należy czyścić zatkanych otworów używając twardych przedmiotów ponieważ nawet nieznaczne uszkodzenia wewnętrzne mogą wpłynąć niekorzystnie na parametry strumienia natryskowego. Po umyciu pistoletu należy na części ruchome uszczelnień nałożyć niewielką ilość środka smarującego. Dyszę materiału powłokowego dokręcić do tego stopnia, aby uniknąć nieszczelności, a zarazem zapewnić płynny ruch iglicy.
