YATO MIERNIK UNIWERSALNY CYFROWY TRUE RMS LCD 4000 AUTOMAT ZAKRES YT-730894

MIERNIK CYFROWY TRUE RMS LCD 4000

YATO YT-730894

Miernik uniwersalny z funkcją TRUE RMS oraz automatycznym zakresem dla każdego pomiaru. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych.

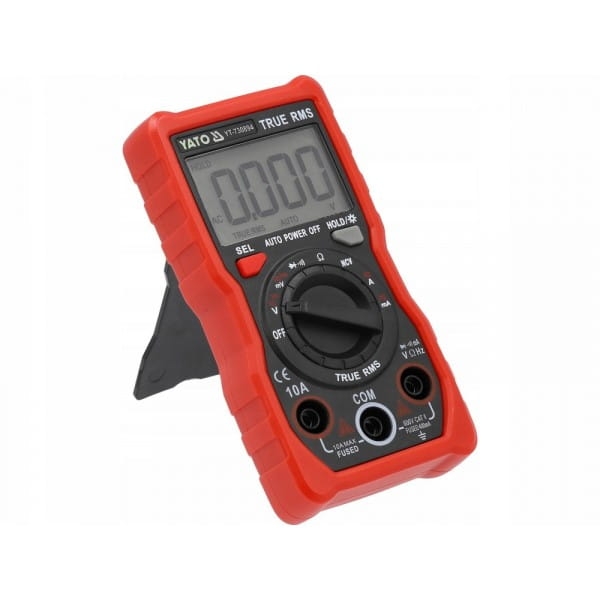

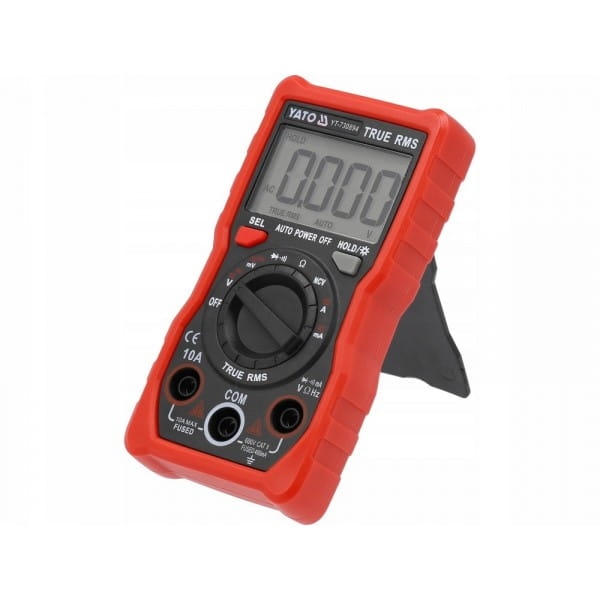

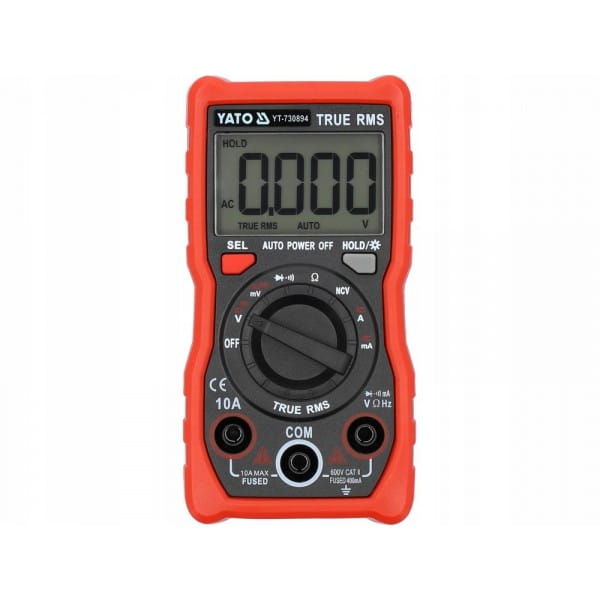

Miernik ma duży podświetlany wyświetlacz LCD oraz szybki i precyzyjny układ pomiarowy. Solidna obudowa doposażona jest w czerwony holster z PVC, który ogranicza ryzyko uszkodzeń podczas upadku oraz - dzięki swojej antypoślizgowej stukturze - wyślizgnięcie się z rąk.

Pomiary podstawowe:

• napięcia przemiennego: A.C. 0-600 V, TRUE RMS (40-1000 Hz)
• napięcia stałego: D.C. 0-600 V
• natężenia prądu przemiennego: A.C. 0-10 A, TRUE RMS (40-1000 Hz)
• natężenia prądu stałego: D.C. 0-10 A
• rezystancji: 0-40 M?
• test diody: IF 0,3 mA, UR 2,3 V
• test ciągłości obwodu: 0-50 ?

Pomiary dodatkowe:

• częstotliwości: 0-3 Mhz
• bezkontaktowe wykrywanie napięcia przemiennego: NCV

Dokładność pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru 235 V:

• dokładność pomiaru miernika YT-730894 dla tego zakresu to: ±(1% + 3), rozdzielczość 0,1 V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 1%) + 3 x rozdzielczość
• obliczenia: (235 x 1%) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 2,65 V

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,09 V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,15 A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Funkcje:

• TRUE RMS - miernik wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z TRUE RMS pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.
• NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie za pomocą czujnika NCV na czole urządzenia
• AUTO - automatyczne dopasowanie zakresu pomiaru (wystarczy jeden pomiar), uruchamiane domyślnie. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
• SEL - zmiana trybu pomiaru, np. z pomiaru napięcia AC na DC
• HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 3999
• podświetlenie ekranu
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50 ?
• automatyczne przełączanie się testu diody na test ciągłości przy rezystancji obwodu poniżej 50 ? (brak możliwości ustawienia miernika tylko na test diody)

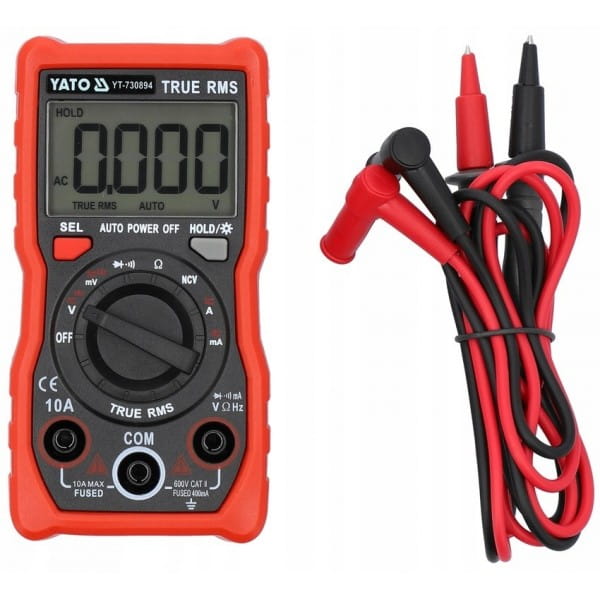

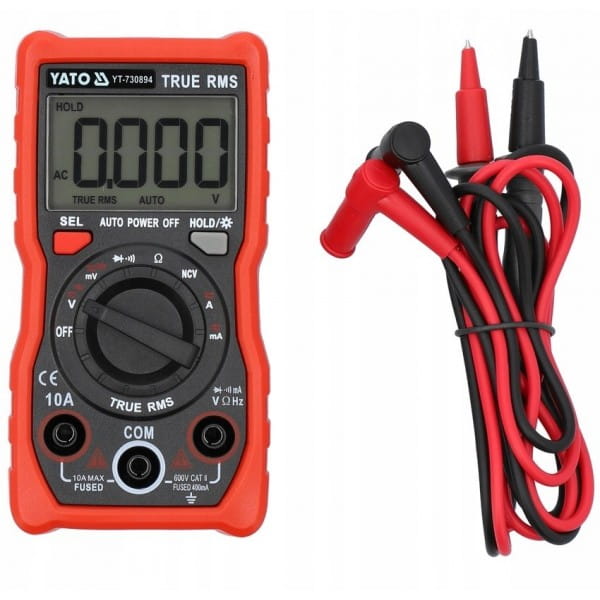

• sondy pomiarowe o długości 12 cm
• długość przewodu wraz z sondami: 80 cm
• średnica przewodu wraz z izolacją: 3 mm
• izolacja przewodów: PVC
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa ABS
• automatyczne wyłączenie się miernika po 15 minutach bezczynności (możliwość wyłączenia tej funkcji)

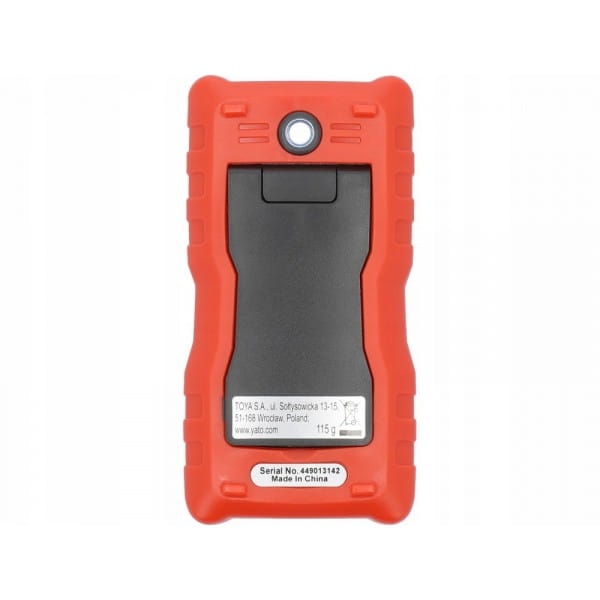

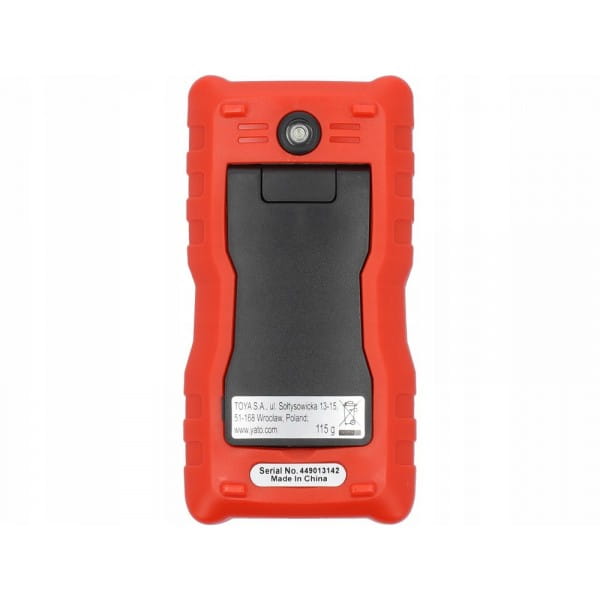

• z tyłu obudowy wbudowana dioda LED do podświetlenia np. miejsca pomiaru
• wskaźnik niskiego poziomu baterii
• zasilanie: 2 baterie 1,5 V (AA)

Szczegółowe informacje:

• Pomiar napięcia przemiennego: 0-600 V a.c.
• Pomiar napięcia stałego: 0-600 V d.c.
• Prąd przemienny: 0-10 A
• Prąd stały: 0-10 A
• Pomiar rezystancji: 0-40 M?
• Pomiar częstotliwości: 0-3 MHz
• Test ciągłości obwodu: 0-50 M?
• Test diody: tak
• TRUE RMS: tak
• Data Hold: tak
• Bezkontaktowe wykrywanie napięcia przemiennego NCV: tak
• Wymiary: 120x60x30 mm
• Materiał: ABS
• Rodzaj wyświetlacza: LCD
• Podświetlenie LED: tak
• Zakres wyświetlacza: 4000
• Sygnał dźwiękowy: tak
• Automatyczny zakres pomiaru: tak
• Częstotliwość próbkowania: 3 razy na sekundę
• Wyłączanie automatyczne: 15 min
• Wskaźnik niskiego poziomu baterii: tak
• Zasilanie: bateryjne
• Rodzaj baterii: 2x1.5V; AA
• Zakres temperatury pracy: 0~40 °C
• Wilgotność względna pracy Rh: <75 %
• Temperatura przechowywania: -10 ~ +50 °C
• Masa: 0.115 kg
