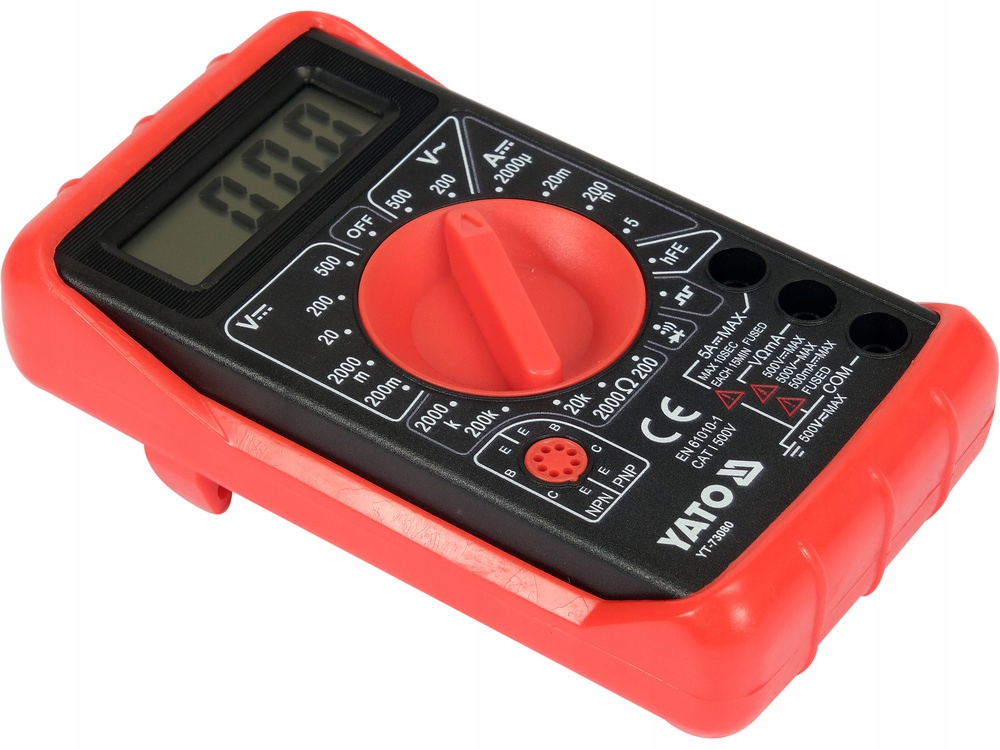

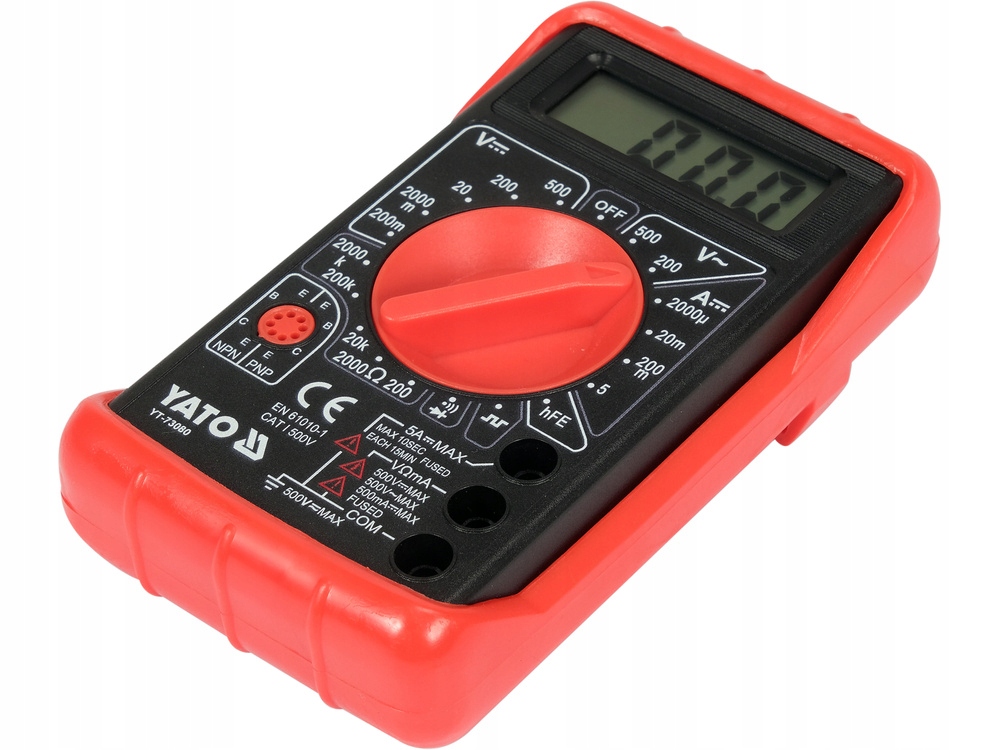

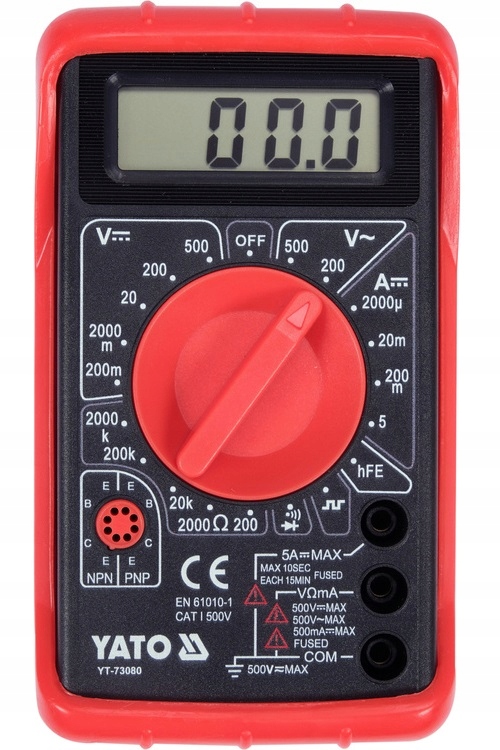

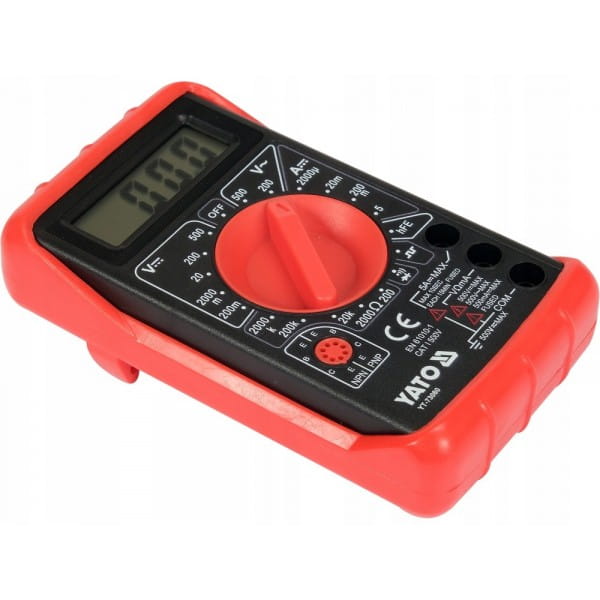

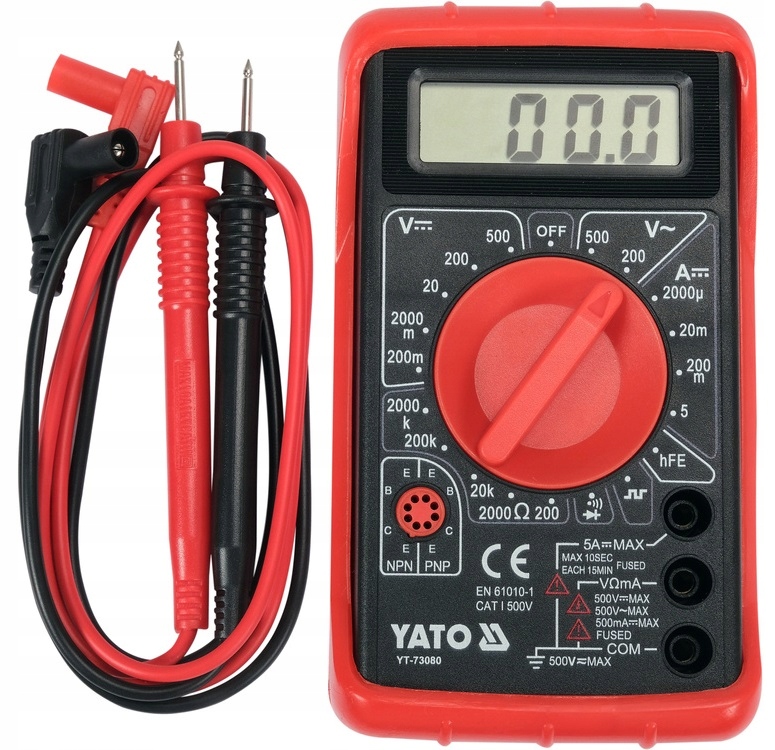

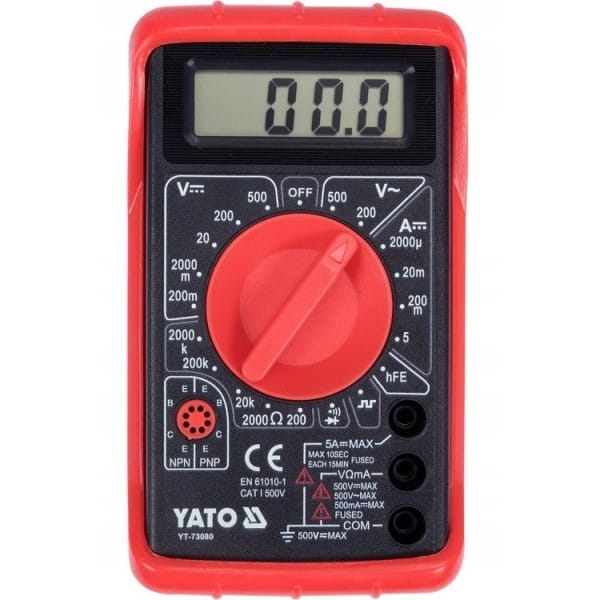

YATO MULTIMETR RĘCZNY CYFROWY MIERNIK BUZER Z WYŚWIETLACZEM LCD YT-73080

MULTIMETR/MIERNIK CYFROWY, BUZER

YATO YT-73080

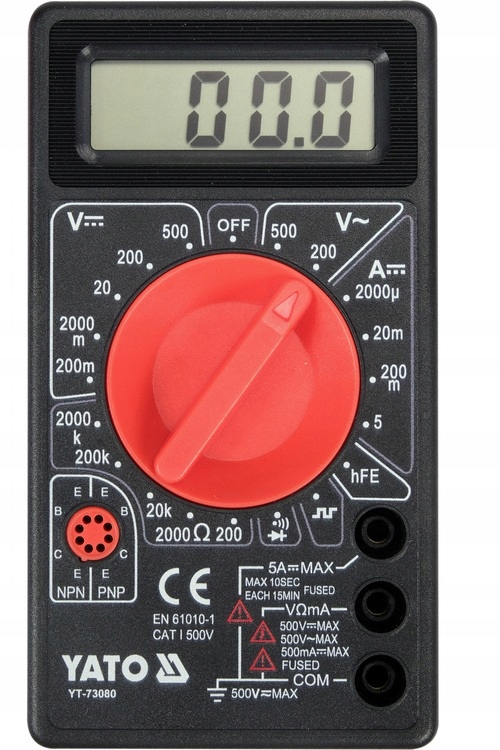

Miernik uniwersalny YT-73080 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Jest to podstawowy model w naszej ofercie. Dodatkowym zabezpieczeniem przed uszkodzeniami mechanicznymi jest tzw. holster - czyli gumowa obudowa naciągana na obudowę urządzenia.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-500 V
• pomiar napięcia stałego: D.C. 0-500 V
• pomiar natężenia prądu stałego: D.C. 0-5 A
• pomiar rezystancji: 0-2 M?
• test diody: IF 1 mA, UR 3 V
• test ciągłości obwodu: 0-30 ?

Dodatkowe pomiary:

• test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe
• generator przebiegu prostokątnego: 5 Vpp, 50 Hz

DOKŁADNOŚCI POMIARU

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

• dokładność pomiaru miernika YT-73080 dla tego zakresu to: ±(2% + 10), rozdzielczość 1V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość
• obliczenia: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 14,7V*

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,146V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73080 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

WBUDOWANE FUNKCJE

• Generator przebiegu - ustawienie pokrętła na generowanie sygnału spowoduje wygenerowanie przez miernik fali prostokątnej o napięciu międzyszczytowym 5Vpp o częstotliwości około 50Hz. Sygnał można wykorzystać w technice audio np. w diagnostyce głośników
• DATA HOLD [H] - zachowanie na wyświetlaczu aktualnie mierzonej wartości

DODATKOWE INFORMACJE

• wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30?
• automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 30? (brak możliwości ustawienia miernika tylko na test diody)

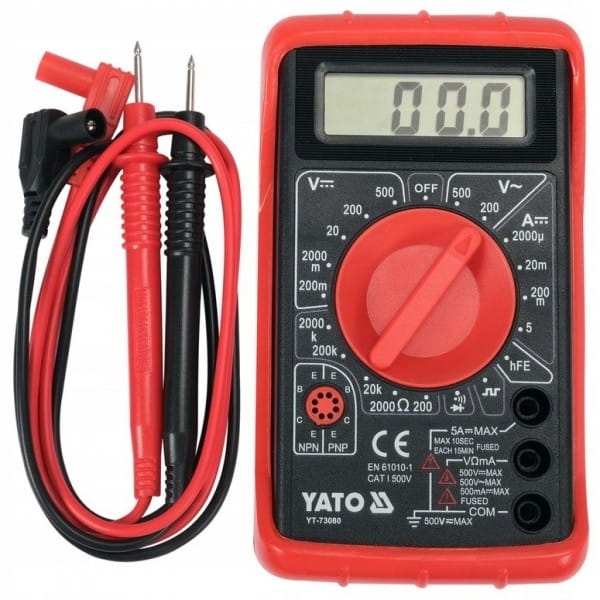

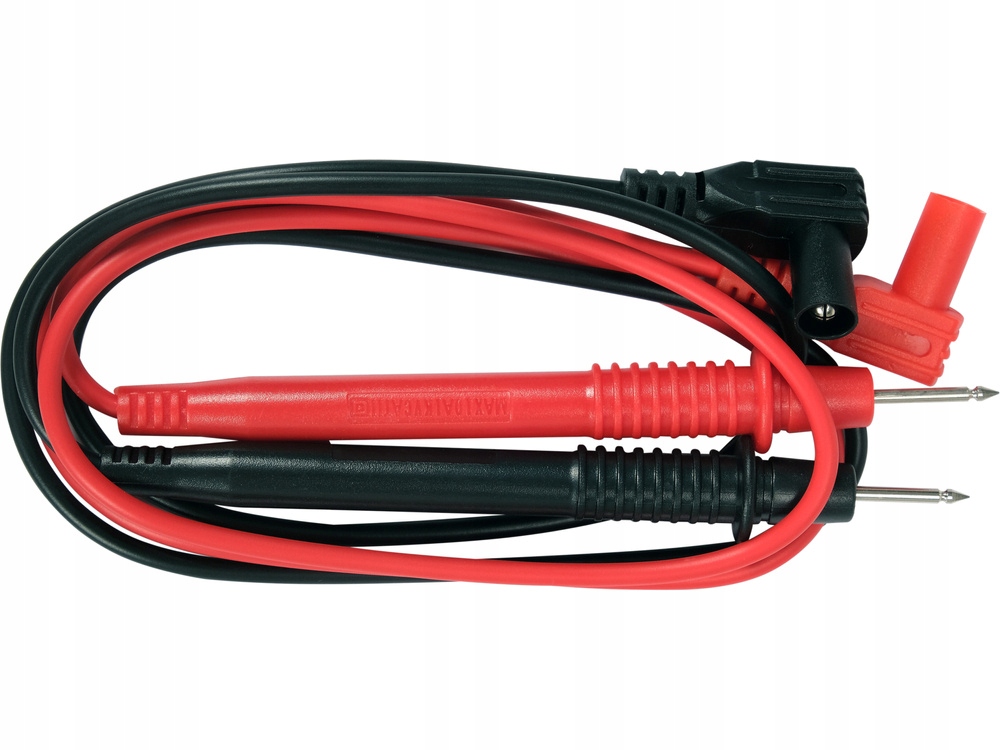

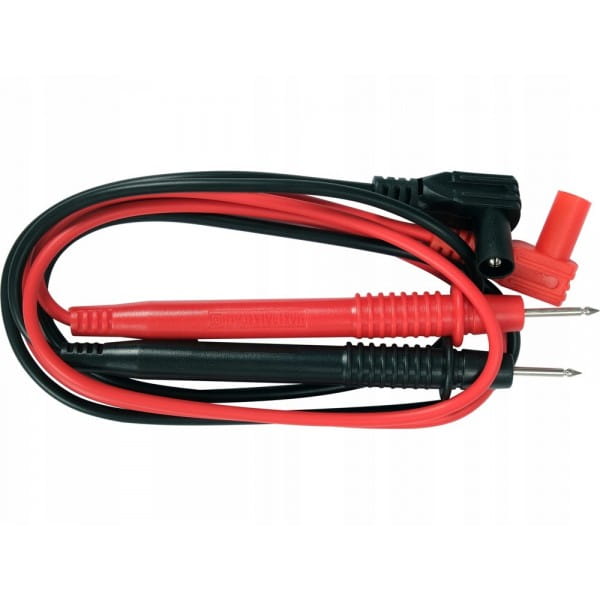

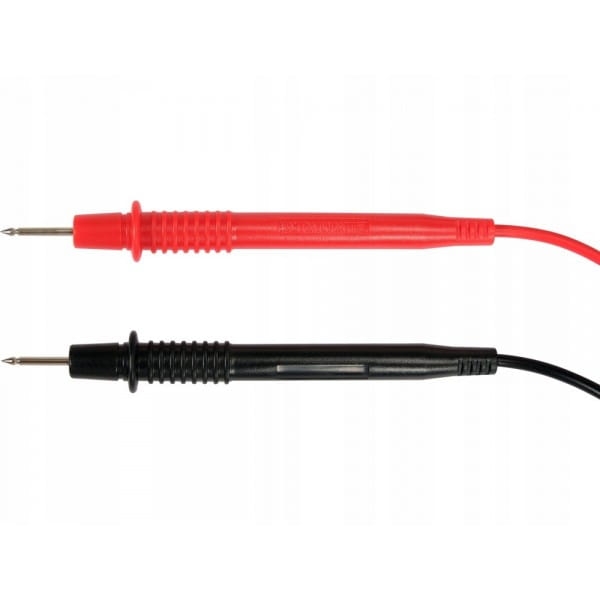

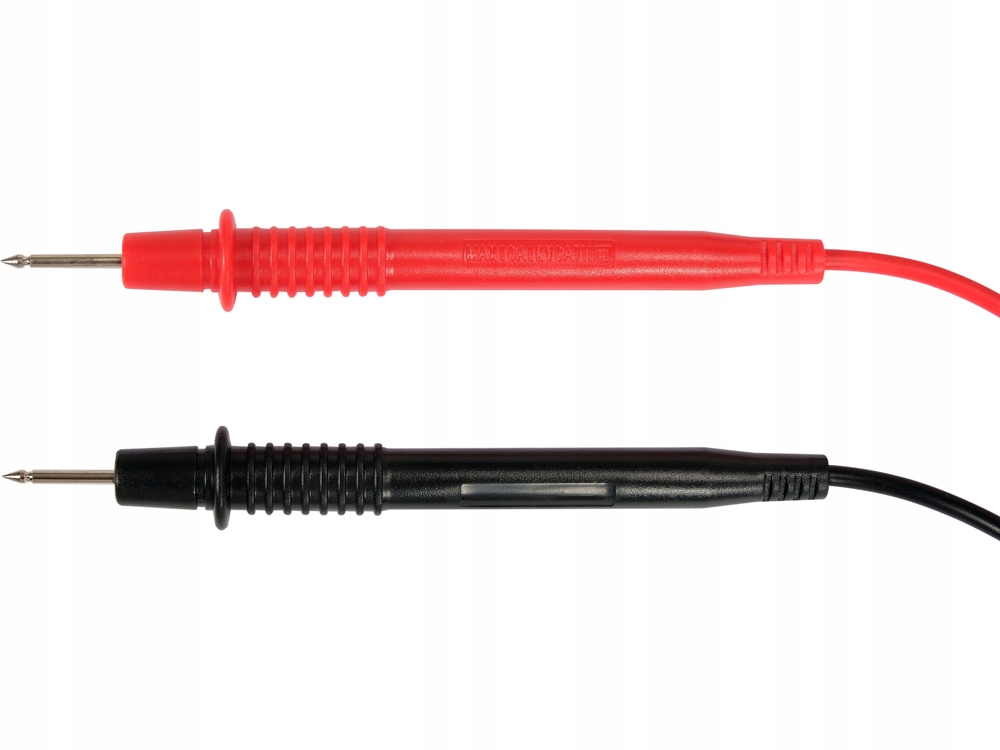

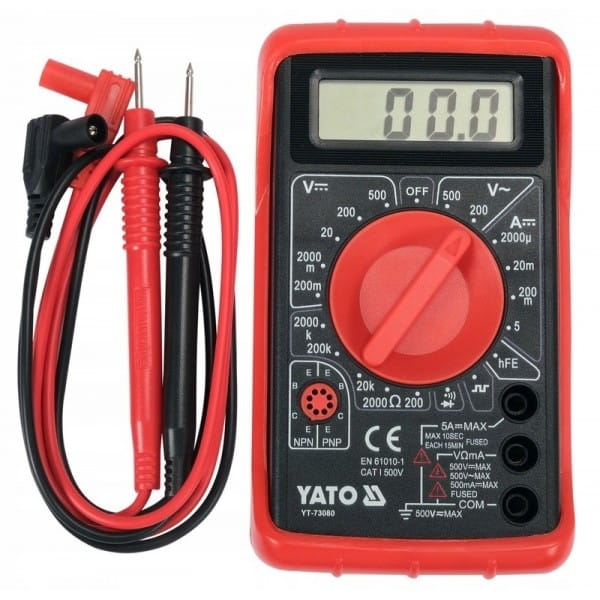

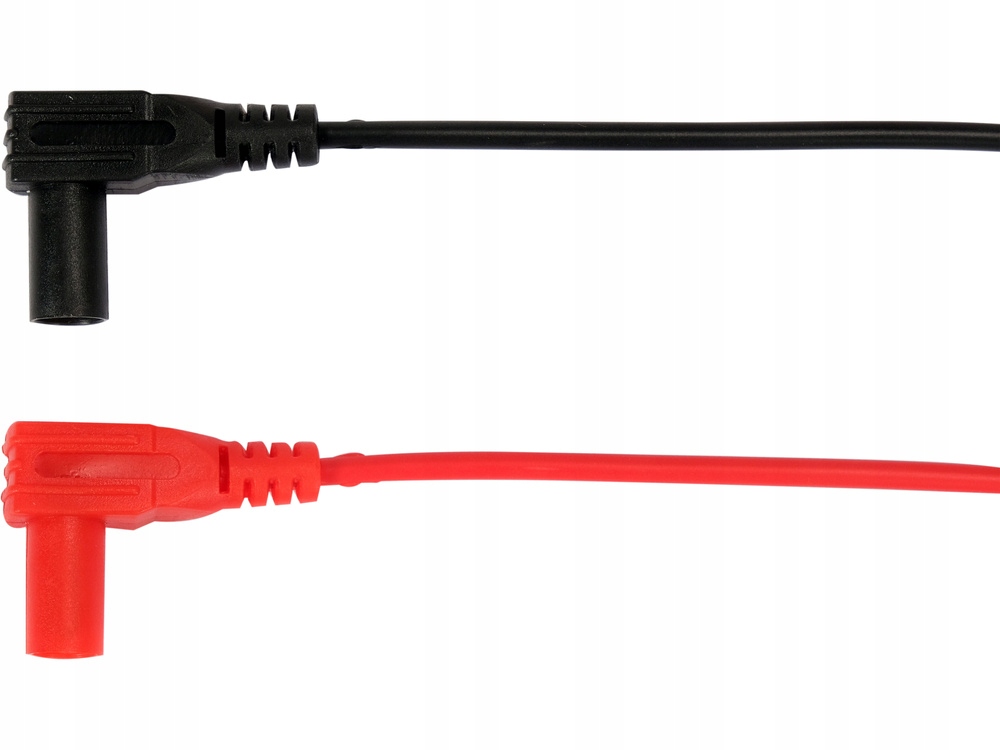

• w zestawie sondy pomiarowe
• konstrukcja z zabezpieczeniami przeciążeniowymi

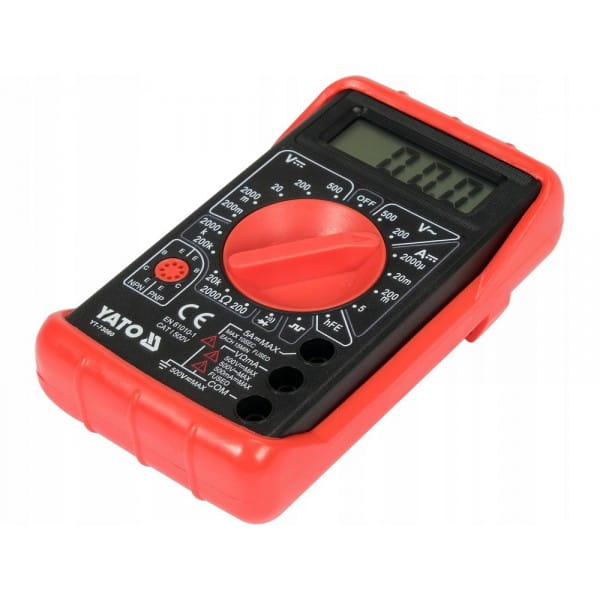

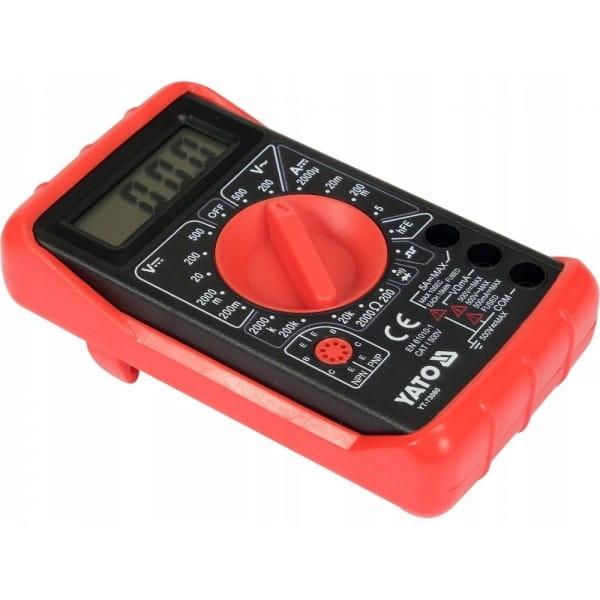

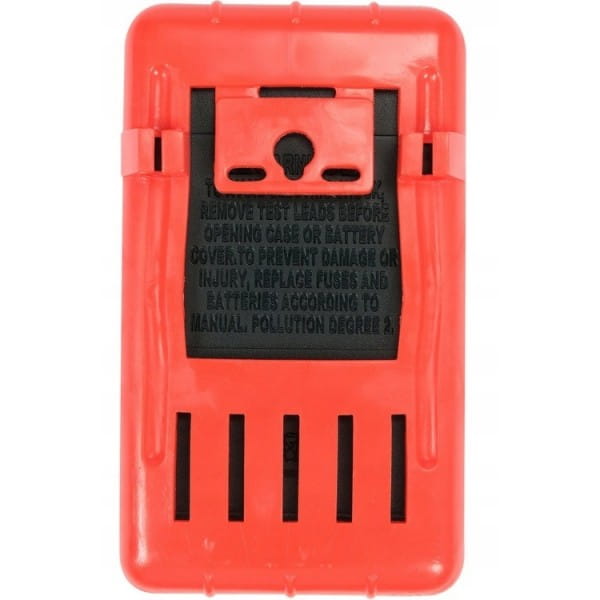

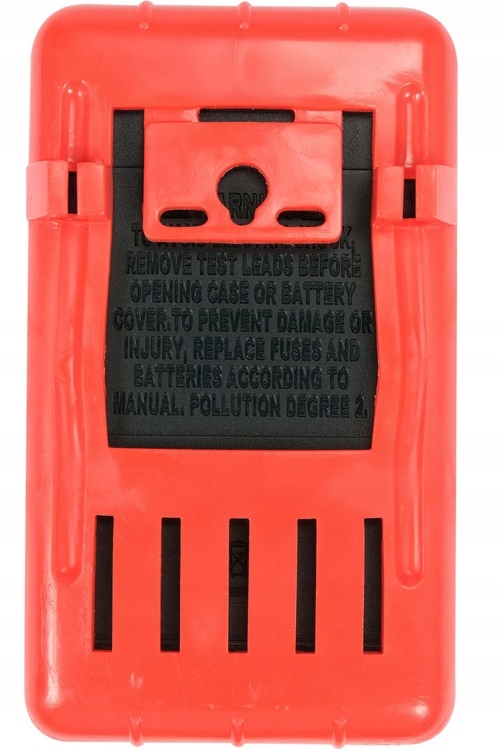

• obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
• wskaźnik niskiego poziomu baterii
• zasilanie: bateria 9V(6F22)

Szczegółowe informacje:

• Pomiar napięcia przemiennego: 0-500 V a.c.
• Pomiar napięcia stałego: 0-500 V d.c.
• Prąd stały: 0-5 A
• Pomiar rezystancji: 0-2 M?
• Pomiar hFe tranzystora: PNP, NPN
• Test ciągłości obwodu: 0-30 ?
• Test przewodzenia: tak
• Test diody: TAK
• Generator przebiegu prostokątnego: 50 Hz
• Wymiary: 126x70x24 mm
• Materiał: ABS
• Rodzaj wyświetlacza: LCD
• Zakres wyświetlacza: 1999 mm
• Sygnał dźwiękowy: tak
• Częstotliwość próbkowania: 2-3 razy na sekundę
• Generator sygnału sinusoidalnego: 5 V p-p
• Zasilanie: bateryjne
• Rodzaj baterii: 9V; 6F22
• Zakres temperatury pracy: 0~40 °C
• Temperatura przechowywania: -10 ~ +50 °C
• Masa: 0.14 kg
• Zastosowanie: elektryczne
