MIERNIK CYFROWY TRUE RMS Z AUTOMATYCZNYM ZAKRESEM LCD 6000

YATO YT-73096

Miernik uniwersalny z funkcją TRUE RMS oraz z automatycznym zakresem dla każdego pomiaru. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych.

Popularna obudowa, niewielkie wymiary oraz duży podświetlany wyświetlacz to połączenie wysokiej mobilności z wygodą pracy.

Szybkość, dokładność i powtarzalność wskazań multimetr zawdzięcza nowoczesnej konstrukcji płytki sterującej oraz wysokiej jakości sondom pomiarowym, których rozmiar i precyzję docenią zarówno hobbiści, jak i profesjonalni serwisanci.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-750V, TRUE RMS
• pomiar napięcia stałego: D.C. 0-1000V
• pomiar natężenia prądu przemiennego: A.C. 0-10A, TRUE RMS
• pomiar natężenia prądu stałego: D.C. 0-10A
• pomiar rezystancji: 0-60M?
• test diody: IF 5mA, UR 3V
• test ciągłości obwodu: 0-50?

Dodatkowe pomiary:

• pomiar pojemności kondensatora: 0-9,999mF
• pomiar częstotliwości: 0-9,999Mhz
• pomiar współczynnika wypełnienia: 1-99%

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

• dokładność pomiaru miernika YT-73096 dla tego zakresu to : ±(1,0% + 3), rozdzielczość 0.1V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 1.0%) + 3 x rozdzielczość
• obliczenia: (235 x 1,0%) + 3 x 0.1 = 2,35 + 0,3 = 2,65V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 2,65V <b/>

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,09V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,15A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

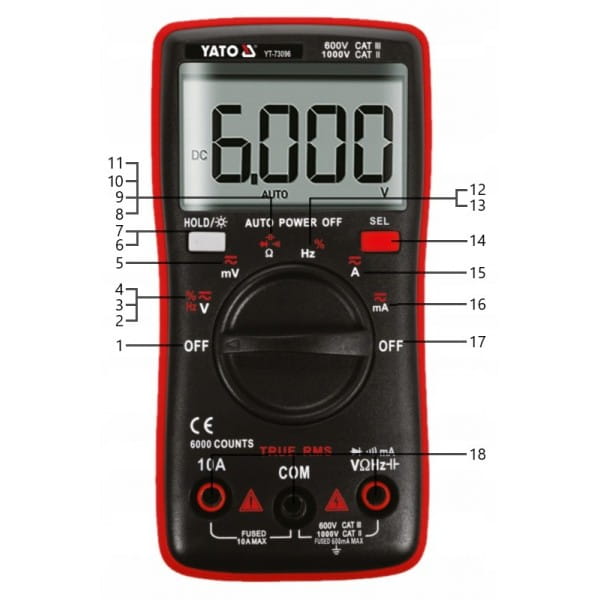

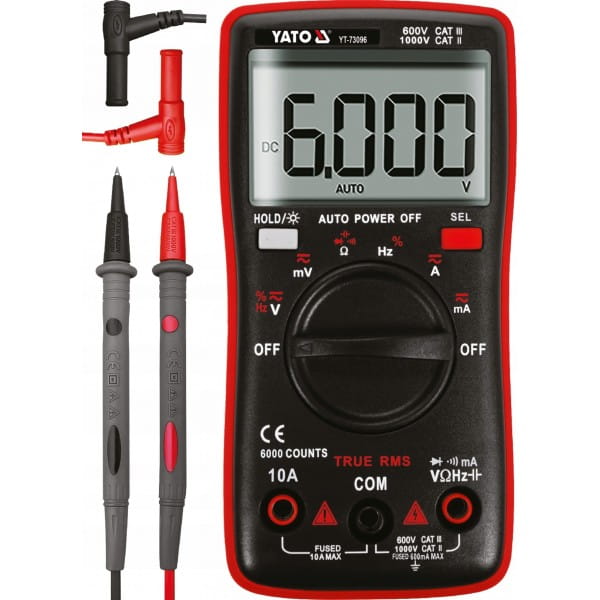

1. Miernik wyłączony

2. Pomiar napięcia AC do 750V i DC do 1000V

3. Pomiar niskiej częstotliwości wysokiego napięcia

4. Pomiar współczynnika wypełnienia wysokiego napięcia

5. Pomiar napięcia AC i DC do 600 mV

6. Przycisk HOLD, zatrzymanie wyniku pomiaru

7. Podświetlenie ekranu po przytrzymaniu przez 2 sekundy

8. Pomiar rezystancji do 60M0

9. Test diody

10. Test ciągłości obwodu

11. Pomiar pojemności kondensatora do 9,999mF

12. Pomiar wysokiej częstotliwości niskiego napięcia do 9,999Mhz

13. Pomiar współczynnika wypełnienia niskiego napięcia 1-99%

14. Przycisk SEL, zmiana trybu pomiaru np z AC na DC

15. Pomiar natężenia prądu AC i DC do 10A

16. Pomiar natężenia prądu AC i DC do 600mA

17. Miernik wyłączony

18. Otwory na sondy pomiarowe

Wbudowane funkcje:

• TRUE RMS - miernik z tą funkcją oblicza realną wartość skuteczną napięcia i natężenia prądu przemiennego zarówno dla przebiegów sinusoidalnych jak i nie sinusoidalnych. Urządzenie najpierw mierzy rzeczywistą wartość sinusoidy w kilku odstępach czasowych › następnie wyniki pomiarów podnosi do kwadratu › sumuje je › oblicza średnią › a na koniec wynik średniej pierwiastkuje. Wynik pomiaru to realna wartość skuteczna napięcia/natężenia prądu przemiennego nawet dla odkształconej sinusoidy czy przebiegu prostokątnego<b/>
• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO
• SEL - zmiana trybu pomiaru np. z pomiaru napięcia AC na DC
• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

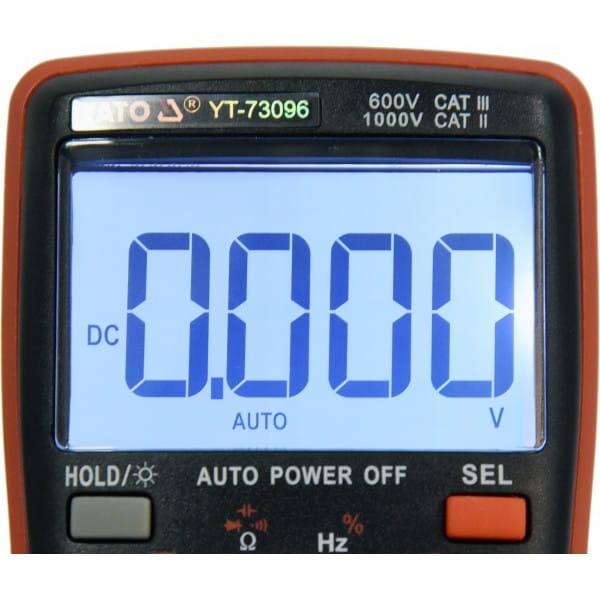

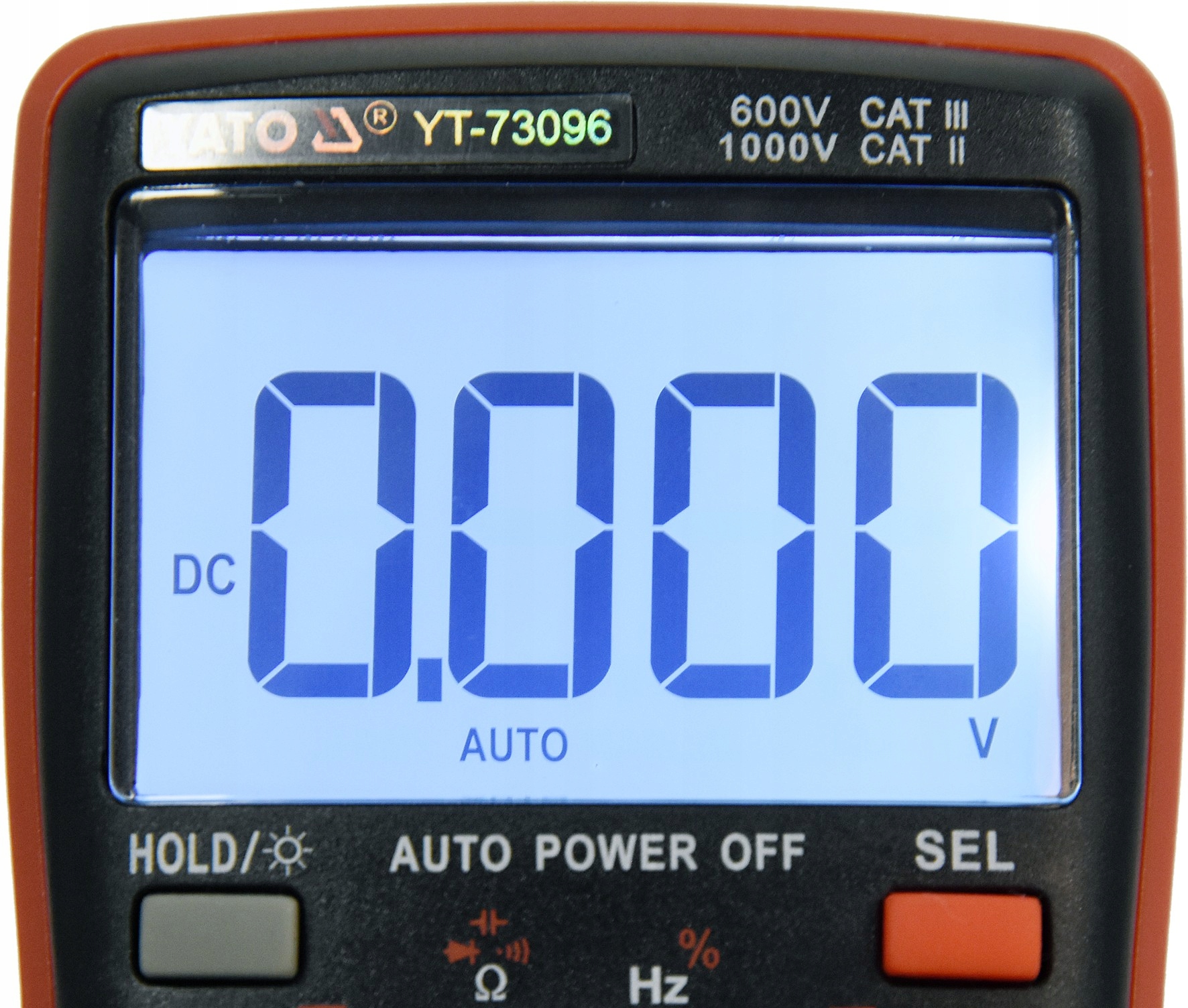

• wyświetlacz LCD, maksymalny wyświetlany wynik: 6000
• podświetlenie ekranu
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50?
• możliwość włączenia testów diody i ciągłości obwodu osobno

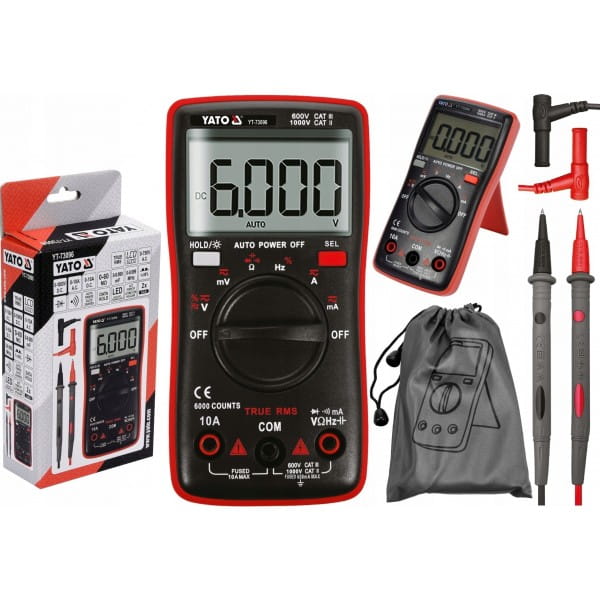

• w zestawie sondy pomiarowe o długości 14,5 cm
• długość przewodu wraz z sondami: 97 cm
• średnica przewodu wraz z izolacją: 3,5 mm
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa ABS
• automatyczne wyłączenie się miernika po 15 minutach bezczynności
• możliwość wyłączenia trybu automatycznego wyłączenia urządzenia
• wskaźnik niskiego poziomu baterii
• zasilanie: dwie baterie 1.5V(AAA)

Parametry

• Automatyczny zakres: TAK
• Pomiar częstotliwości: 0-9,999MHz
• Pomiar napięcia przemiennego: 0-750V + True RMS
• Pomiar napięcia stałego: 0-1000V
• Pomiar pojemności: 0-9,999mF
• Pomiar rezystancji: 0-9,999M?
• Pomiar współczynnika wypełnienia: 1-99%
• Prąd przemienny: 0-9,999A + True RMS
• Prąd stały: 0-9,999A
• Test ciągłości obwodu: TAK
• Test diody: TAK
