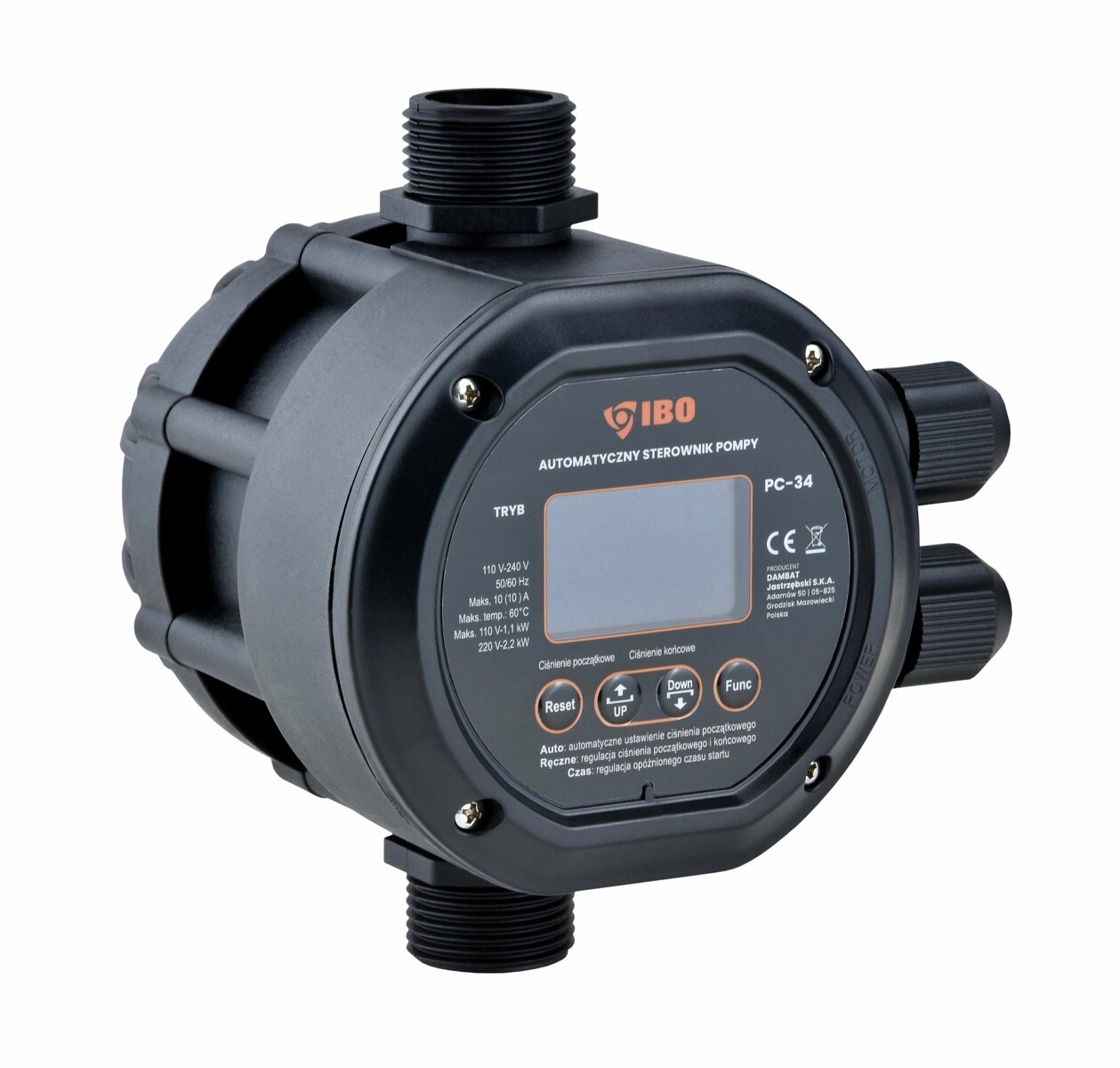

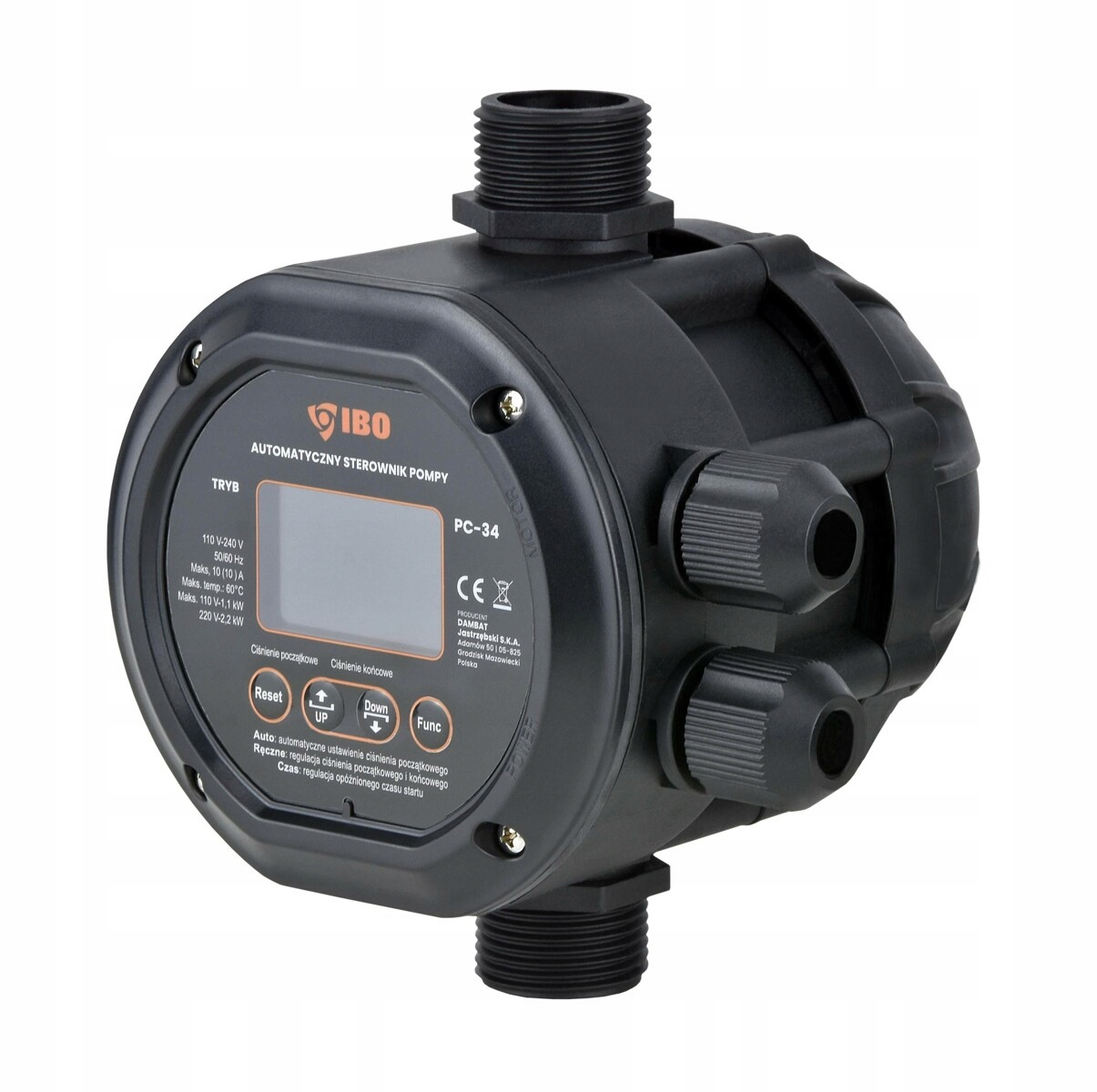

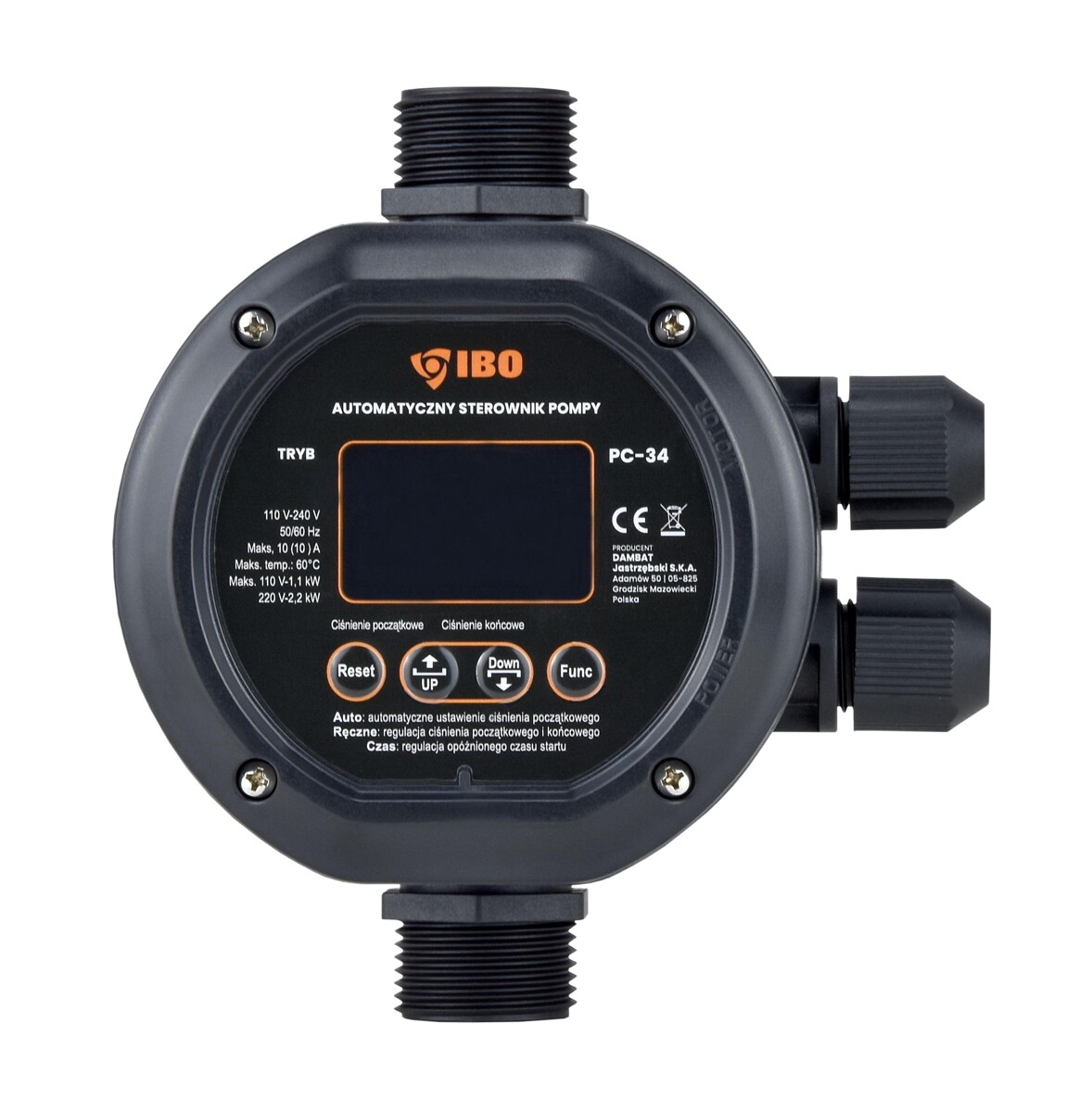

STEROWNIK ELEKTRONICZNY WŁĄCZNIK PC-34 IBO AUTOMATYCZNY STEROWNIK POMPY

AUTOMATYCZNY STEROWNIK POMPY

IBO PC-34

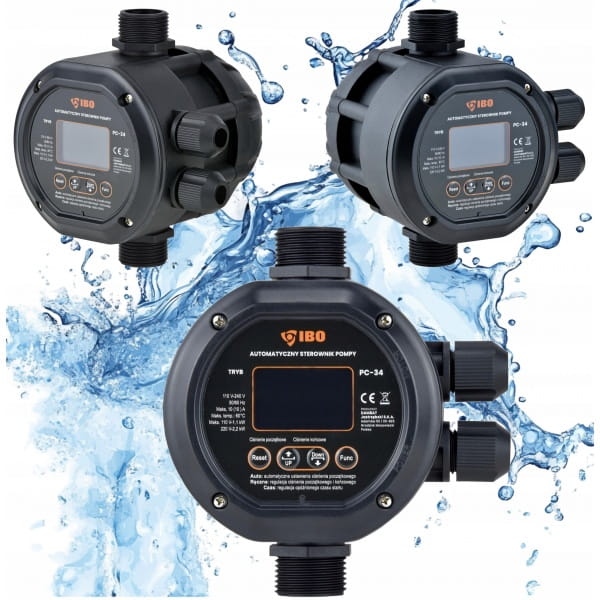

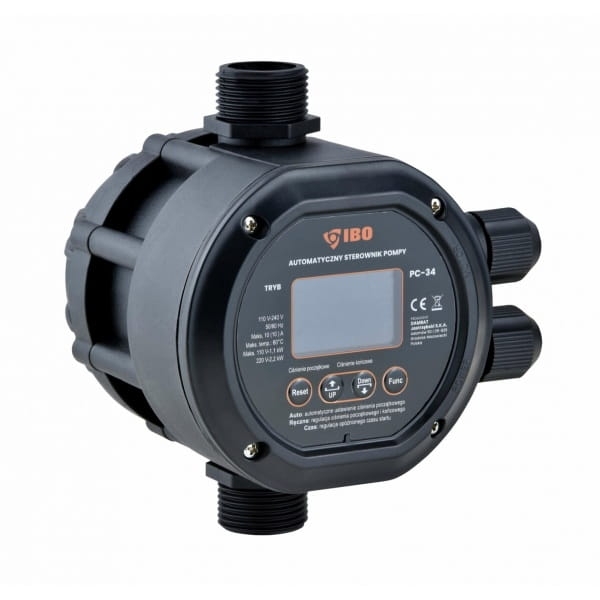

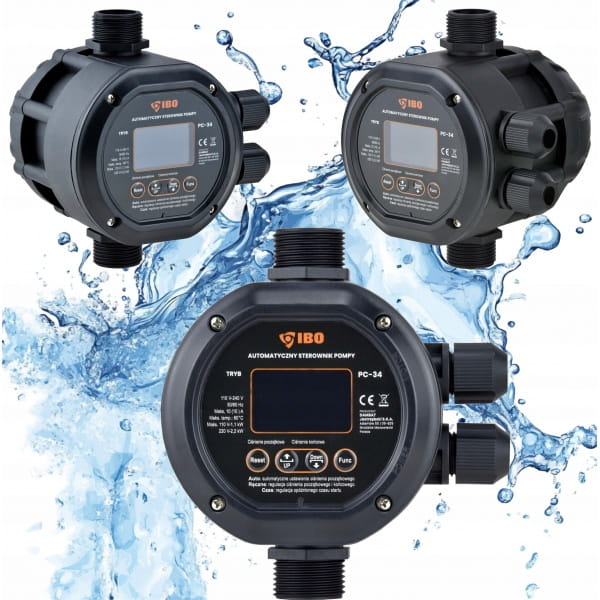

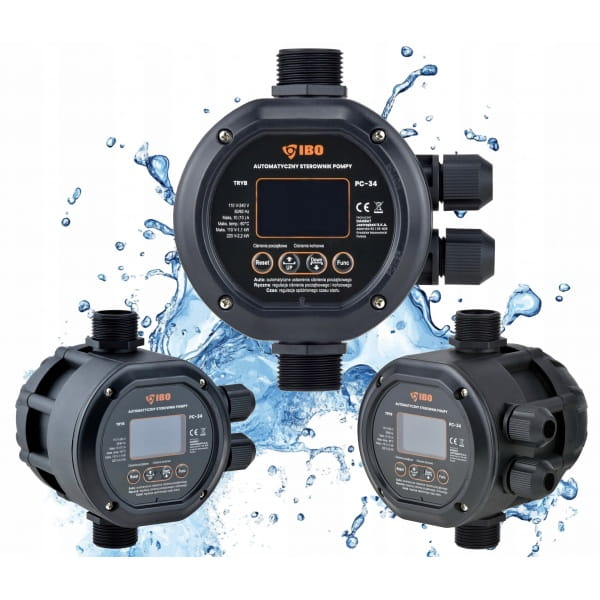

PC-34 to sterownik pompy z wyświetlaczem cyfrowym, który pozwala użytkownikowi ustawić wartości ciśnienia startowego i końcowego za pomocą panelu, zgodnie z rzeczywistymi potrzebami oraz inteligentnie wykrywa ciśnienie wody i natężenie przepływu w rurociągu, w celu uruchomienia i zatrzymania pompy.

Ten cyfrowy sterownik ciśnieniowy uruchamia i zatrzymuje pompę zgodnie z ciśnieniem wody w rurociągu i stanem przepływu. Całkowicie zastępuje tradycyjny system kontroli pompy składającej się z wyłącznika ciśnieniowego, oddzielnego zabezpieczenia przed niedoborem wody, zaworu zwrotnego.

Cechy:

• Zabezpieczenie przed suchobiegiem
• Automatyczne sterowanie pompą
• Wyświetlanie ciśnienia w czasie rzeczywistym. Użytkownik może ustawić ciśnienie początkowe i końcowe zgodnie z wymaganiami
• Wbudowany zawór zwrotny
• Opcja okresowego cyklu pracy
• Możliwość ustawienia ciśnienia załączania i wyłączania
• Dostępne są trzy tryby pracy: Auto, Ręczny, Czas

Instalacja:

Przy instalacji należy zwrócić uwagę na kierunek przepływu wody przez urządzenie. Na króćcach są wytłoczone strzałki pokazujące prawidłowy kierunek przepływu.

Jeżeli urządzenie ma pracować w instalacji, w której ciśnienie wynosi ponad 10 bar, przed urządzeniem należy zainstalować reduktor ciśnienia obniżający ciśnienie w urządzeniu.

Połączenia sterownika PC-34 z rurami najlepiej uszczelnić taśmą teflonową.

Maksymalna wysokość słupa wody nad automatem uzależniona jest od nastawy ciśnienia włączenia i nie może być wyższa niż wysokość słupa wody odpowiadająca ciśnieniu włączania.

Ciśnienie włączania powinno być też dobrane w zależności od możliwości pompy.

Jeżeli sterownik PC-34 ma działać poprawnie, to pompa musi mieć możliwość wytworzyć ciśnienie o co najmniej 1 bar wyższe od ciśnienia włączania (minimalna różnica między ciśnieniem włączania a wyłączania wynosi 1 bar).

Dane techniczne produktu:

• Częstotliwość: 50Hz,
• Szerokość opakowania [cm]: 17,5
• Wysokość opakowania [cm]: 18,5
• Głębokość opakowania [cm]: 16,5
• Waga: 1,4kg
• Napięcie / częstotliwość zasilania AC 110–240 V / 50/60 Hz
• Maks. prąd 16A
• Maks. moc sterowanej pompy 2,2kW
• Stopień ochrony IP 65
• Maks. temperatura wody 40°C
• Maks. temperatura otoczenia 60°C
• Zakres ciśnienia załączenia / wyłączenia 0,5–9,3 bar / 0,7–9,5 bar
• Dopuszczalne ciśnienie układu 10 bar
• Wejście i wyjście 1”
• Maks.ciśnienie 10 bar
