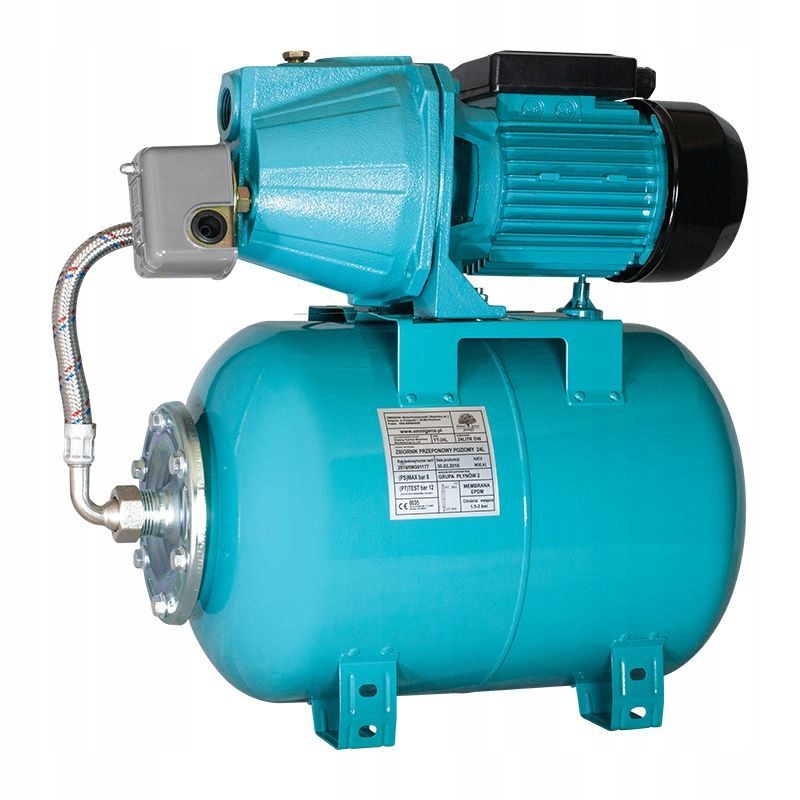

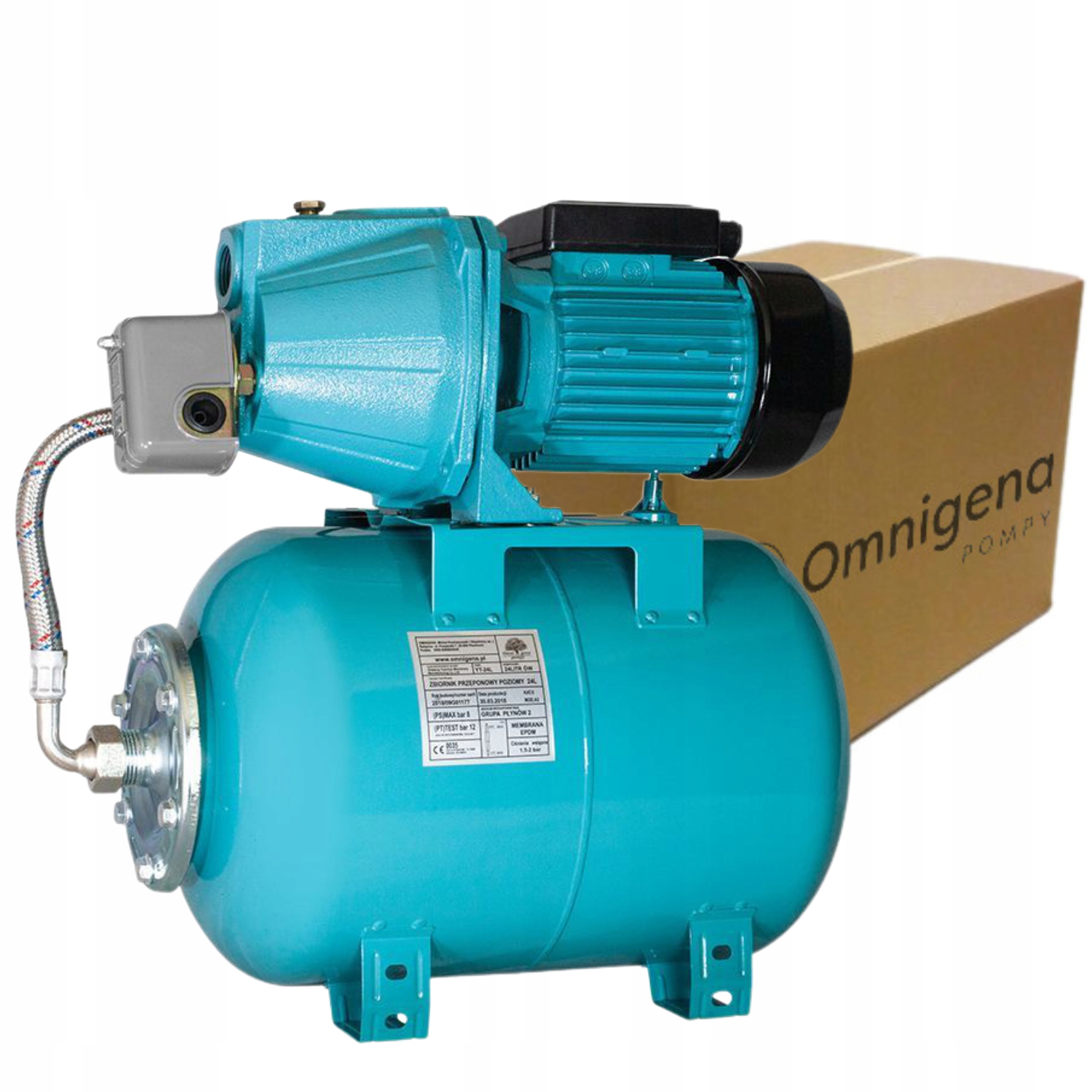

JET 50 230V ZESTAW HYDROFOROWY NA ZBIORNIKU 24L OMNIGENA (BEZ PIĘCIOZŁĄCZA)

OMNIGENA JET 50 ZBIORNIK 24L OSPRZĘT (MAŁA)

Pompa hydroforowa JET 50 przeznaczona jest do zaopatrywania w słodką, zimną czystą wodę pod ciśnieniem. Pompa hydroforowa JET 50 służy do dostarczania wody z ujęć studziennych lub innych źródeł zarówno do budynków mieszkalnych, jak i obiektów gospodarczych, działkowych. Znakomicie spełni swoją rolę przy nawadnianiu przy małych areałach.

• Temperatura wody maksymalna: 35°C
• Stopień ochrony: IP 44

ZASTOSOWANIE: Pompa JET 50 z osprzętem ( w skład osprzętu wchodzi manometr i włącznik ciśnieniowy wkręcone w korpus pompy) ze względu na uzyskiwane parametry hydrauliczne wykorzystywana jest do zaopatrywania domów jednorodzinnych, domów letniskowych i małych gospodarstw rolnych w wodę pod ciśnieniem z własnych ujęć lub zbiorników wodnych. W połączeniu ze zbiornikiem przeponowym ( optymalne pojemności od 24 do 100 litrów) do tworzy kompletny zestaw hydroforowy. JET 50 z osprzętem jest pompą samozasysającą, w przypadku pierwszego uruchomienia wystarczy tylko zalać wodą jej korpus a pompa sama wytworzy podciśnienie ułatwiające zassanie wody ze źródła. Stosowana wszędzie tam gdzie lustro wody w źródle znajduje się na głębokości nie niższej niż 8 m od miejsca posadowienia pompy.

Pompa ma zdolność zasysania wody z głębokości nie przekraczającej 8 m

Materiały:

• Wałek pompy: stal nierdzewna
• Wirniki i dyfuzory: mosiądz
• Korpus tłoczny: żeliwo
• Korpus ssący: żeliwo

Dane techniczne:

• Wydajność maksymalna [l/min] 50
• Wysokość podnoszenia maksymalna [m] 40
• Moc silnika [kW] 0,75
• Napięcie [V] 230
• Króciec tłoczny 1''x 1''

Zastosowanie:

• Dostarczanie świeżej wody z głębokich studni
• Zaopatrywanie w wodę budynków mieszkalnych
• Zaopatrywanie w wodę budynków gospodarskich i działkowych
• Nawadnianie małych obszarów, np. ogrodów działkowych

ZBIORNIK 24L 1" POZIOM OMNIGENA

OMNIGENA ZBIORNIK 24L 1" POZIOM

Zbiornik przeponowy to naczynie z umieszczoną wewnątrz trwałą gumową przeponą wykonaną z materiału EPDM, która rozdziela przestrzeń zbiornika na dwie części, wodną i powietrzną. W systemach z wodą zimną (do 35°C) zbiornik przeponowy stanowi element układu, który efektywnie utrzymuje odpowiednie ciśnienie wody w instalacji. Na bazie zbiornika przeponowego oraz pompy głębinowej lub nawierzchniowej można zbudować automat hydroforowy do pompowania np. wody pitnej. W przypadku zbiornika poziomego pompę hydroforową z osprzętem można umieścić bezpośrednio na nim. Należy pamiętać przy doborze pojemności zbiornika przeponowego, że jego wielkość uzależniona jest od wydajności pompy, z którą będzie tworzył zestaw.

ZASTOSOWANIE: Zbiornik przeponowy poziomy 24l do zimnej wody jest przeznaczony do zmontowania z małą pompą z osprzętem (np. typu WZ JY, JET). W wyniku takiej kompletacji i po dodaniu węża antywibracyjnego z kolankiem otrzymujemy kompaktowy i o relatywnie małych wymiarach zestaw hydroforowy.

• Króciec tłoczny 1"
• Pojemność zbiornika [ l ] 24
• Zakres temp. pracy [ ° C] 0 - 35
• Pozycja w pracy Poziom
• Ciśnienie robocze max [bar] 6

W zbiorniku zastosowano elastyczną przeponę, która rozdziela przestrzeń w zbiorniku na dwie części. W przeponie magazynowana jest woda. Między przeponą a ściankami zbiornika wtłoczone jest powietrze pod ciśnieniem. Do pomiaru ciśnienia powietrza w zbiornikach można używać manometru służącego do pomiaru ciśnienia w kołach samochodowych.
