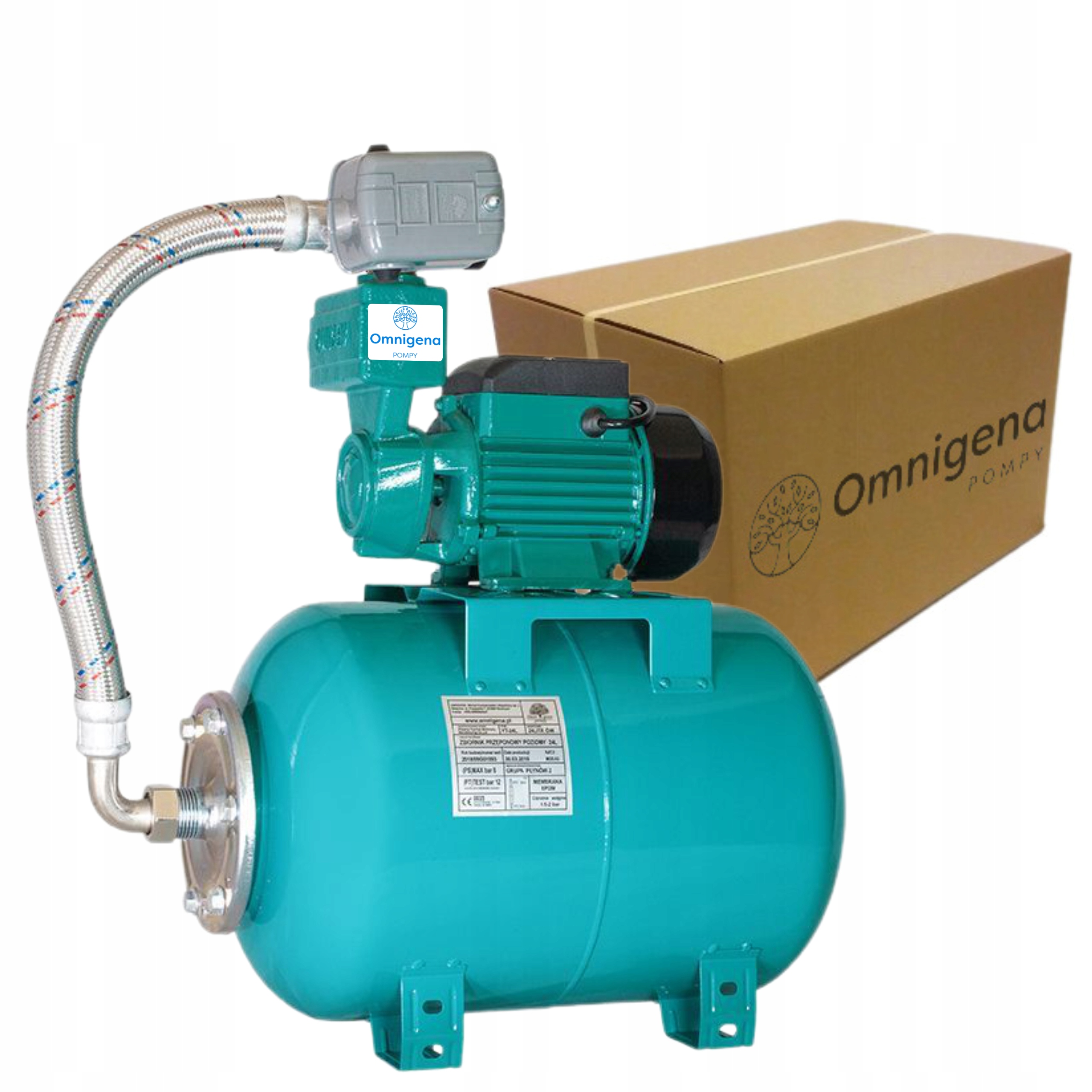

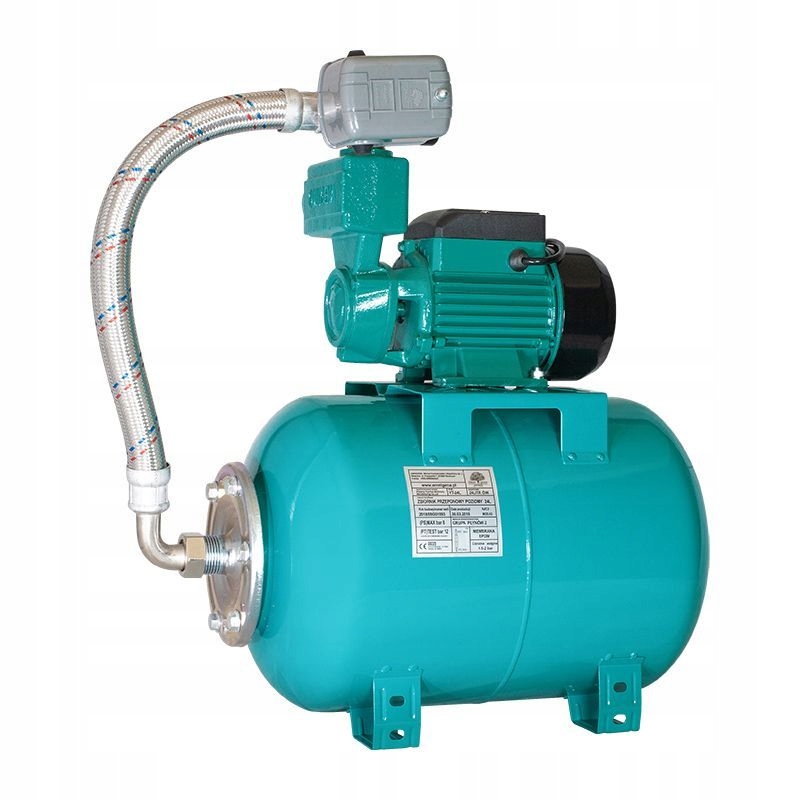

WZ 250 230V ZESTAW HYDROFOROWY NA ZBIORNIKU 24L

OMNIGENA WZ 250 230V ZBIORNIK 24 L

ZASTOSOWANIE:

Pompy znajdują zastosowanie do zaopatrzenia domów jednorodzinnych, domków letniskowych, ogrodnictw, przedsiębiorstw, warsztatów itp. w czystą zimną wodę z własnego ujęcia.Pompa ma zdolność zasysania wody z głębokości nie przekraczającej 8 m.

• Wydajność maksymalna [l/min] 35
• Wysokość podnoszenia maksymalna [m] 38
• Moc silnika [kW] 0,25
• Napięcie [V] 230
• Króciec tłoczny 1''x 1''

Dane techniczne:

• Temperatura wody maksymalna: 35°C
• Stopień ochrony: IP 44

Wykonanie materiałowe:

• Wałek pompy: stal nierdzewna
• Wirnik: mosiądź
• Korpus tłoczny: żeliwo
• Korpus ssący: żeliwo

ZBIORNIK 24L 1" POZIOM OMNIGENA

OMNIGENA ZBIORNIK 24L 1" POZIOM

Zbiornik przeponowy to naczynie z umieszczoną wewnątrz trwałą gumową przeponą wykonaną z materiału EPDM, która rozdziela przestrzeń zbiornika na dwie części, wodną i powietrzną. W systemach z wodą zimną (do 35°C) zbiornik przeponowy stanowi element układu, który efektywnie utrzymuje odpowiednie ciśnienie wody w instalacji. Na bazie zbiornika przeponowego oraz pompy głębinowej lub nawierzchniowej można zbudować automat hydroforowy do pompowania np. wody pitnej. W przypadku zbiornika poziomego pompę hydroforową z osprzętem można umieścić bezpośrednio na nim. Należy pamiętać przy doborze pojemności zbiornika przeponowego, że jego wielkość uzależniona jest od wydajności pompy, z którą będzie tworzył zestaw.

ZASTOSOWANIE: Zbiornik przeponowy poziomy 24l do zimnej wody jest przeznaczony do zmontowania z małą pompą z osprzętem (np. typu WZ JY, JET). W wyniku takiej kompletacji i po dodaniu węża antywibracyjnego z kolankiem otrzymujemy kompaktowy i o relatywnie małych wymiarach zestaw hydroforowy.

• Króciec tłoczny 1"
• Pojemność zbiornika [ l ] 24
• Zakres temp. pracy [ ° C] 0 - 35
• Pozycja w pracy Poziom
• Ciśnienie robocze max [bar] 6

W zbiorniku zastosowano elastyczną przeponę, która rozdziela przestrzeń w zbiorniku na dwie części. W przeponie magazynowana jest woda. Między przeponą a ściankami zbiornika wtłoczone jest powietrze pod ciśnieniem. Do pomiaru ciśnienia powietrza w zbiornikach można używać manometru służącego do pomiaru ciśnienia w kołach samochodowych.
