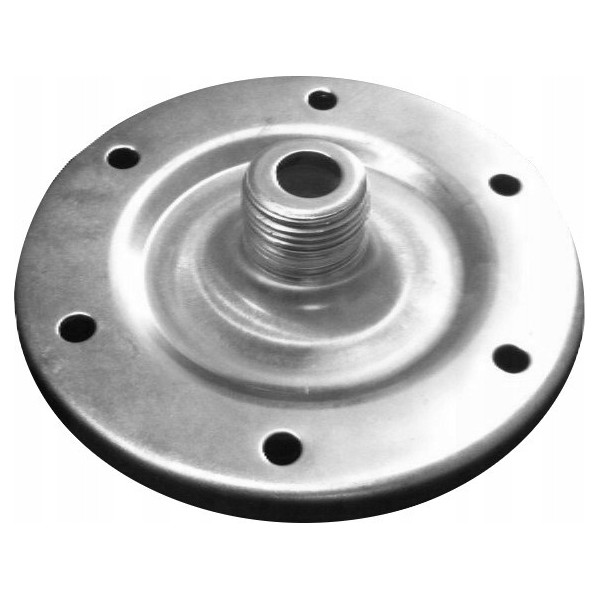

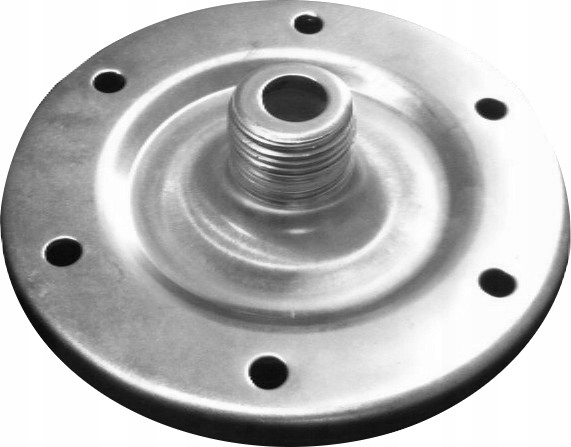

FLANSZA DO ZBIORNIKA PRZEPONOWEGO

IBO 24L

Flansza (inaczej kołnierz) zbiornika hydroforowego IBO/Dambat to jedna z części zamiennych, wyprodukowana ze stali ocynkowanej INOX. Flansza pasuje do najczęściej występujących na rynku zbiorników hydroforowych, z przeponą gumową, polskich i zagranicznych producentów. Flansza ma za zadanie właściwe zamocowanie membrany za pomocą zaciśnięcia pomiędzy flanszą a kołnierzem zbiornika. Dzięki odpowiedniemu zamocowaniu flanszy, zbiorniki hydroforowe są szczelnie zamknięte. Działa ze zbiornikami o pojemności 24, 50, 80 lub 100 l. Flansza posiada średnicę 160 mm oraz otwór na śruby o średnicy 9 mm. Średnica króćca przyłączeniowego do węża dla tej flanszy wynosi 1” GZ.

Dane techniczne:

• Średnica króćca przyłączeniowego: 1" GZ
• Średnica zewnętrzna: 160 mm
• Średnica wewnętrzna: 152 mm
• Ilość otworów na śruby: 6
• Średnica otworów na śruby: 8 mm
• Odległość między przeciwległymi otworami: 128 mm
• Odległość między kolejnymi otworami: 63 mm
